Egg. Zürich 2019

Ausgangslage: Aufsteigende Feuchtigkeit am Wand-Decken-Übergang

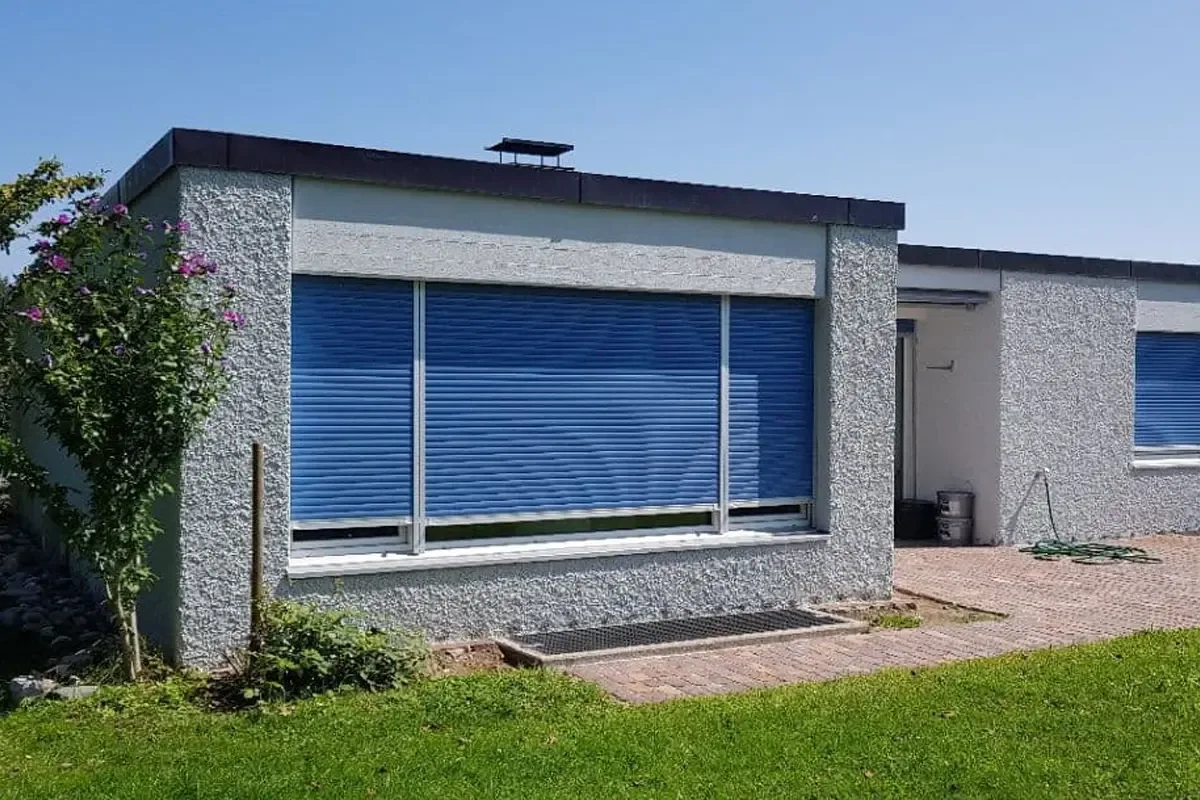

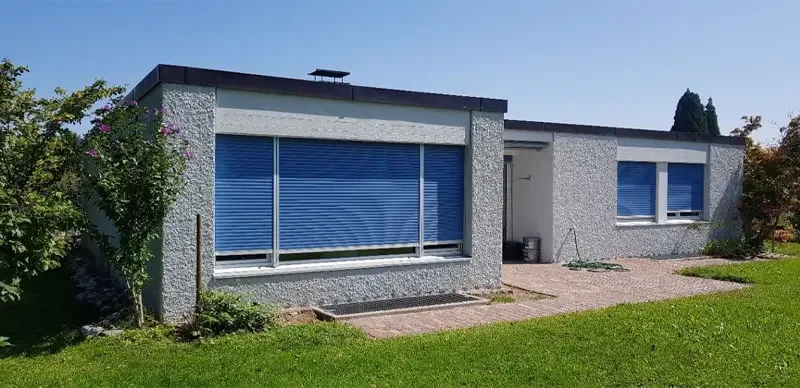

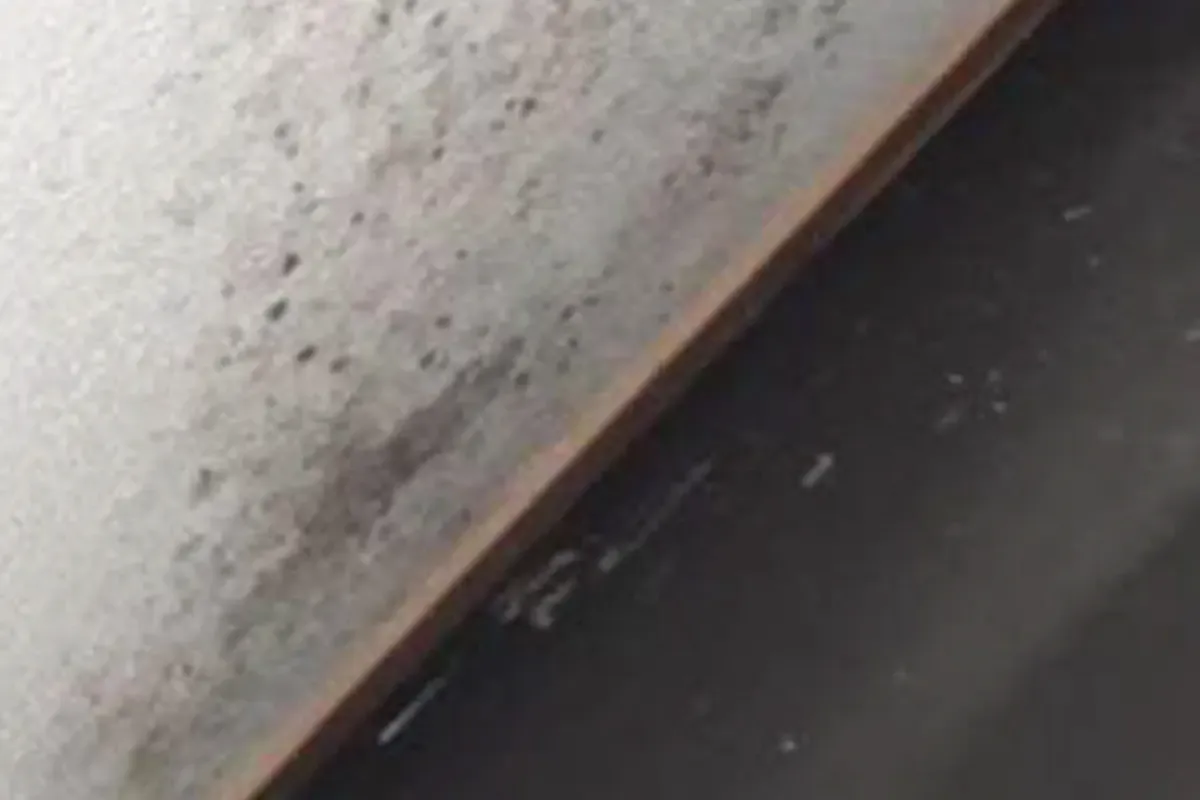

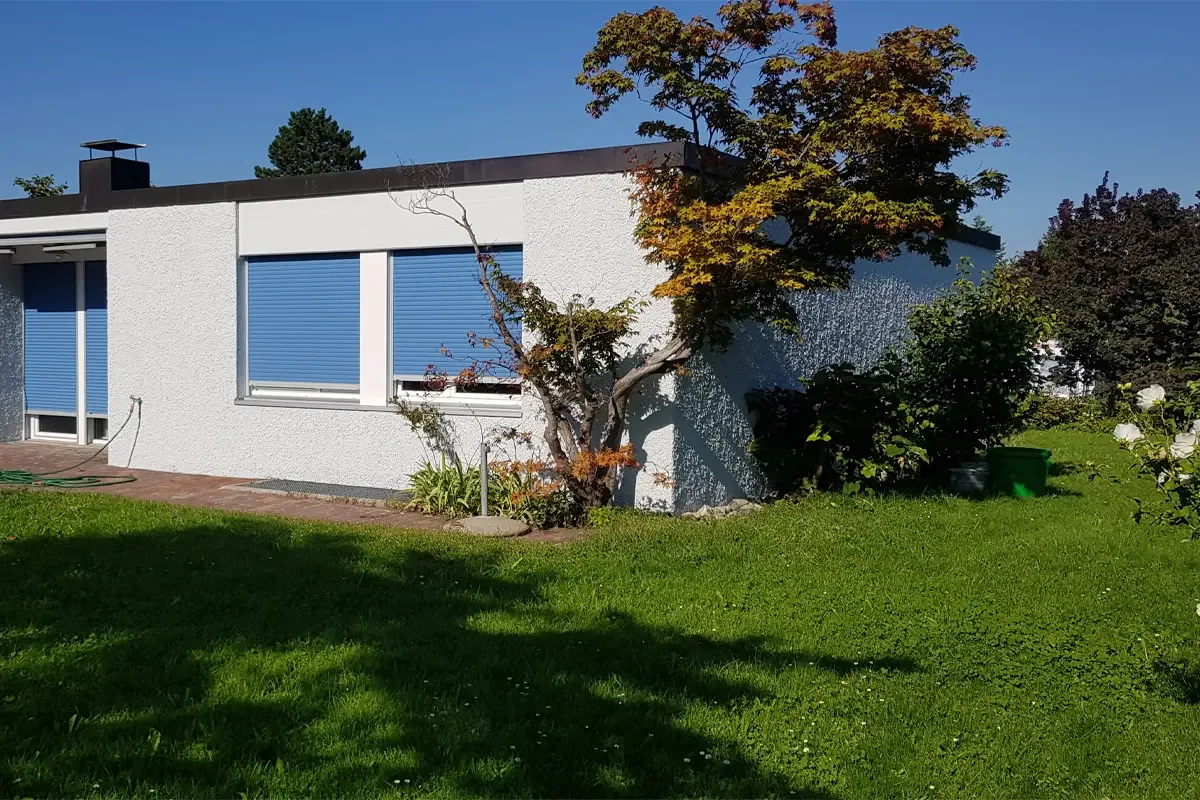

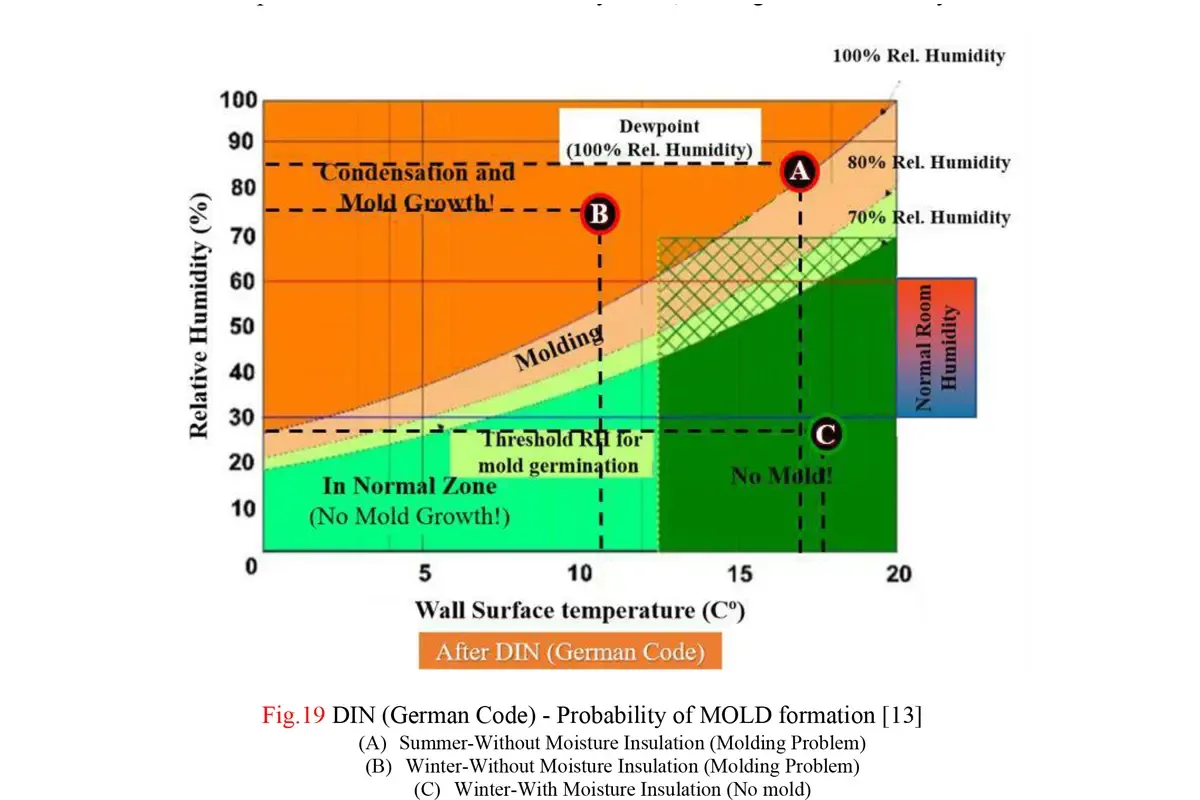

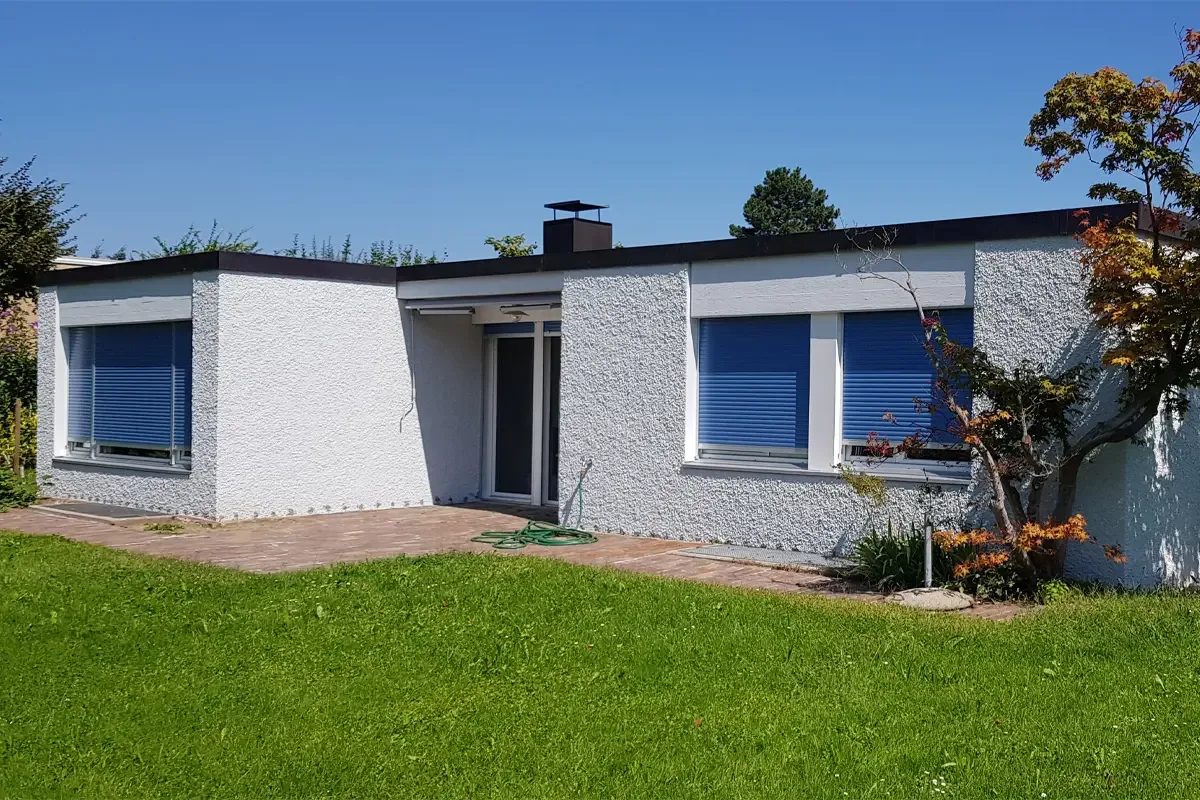

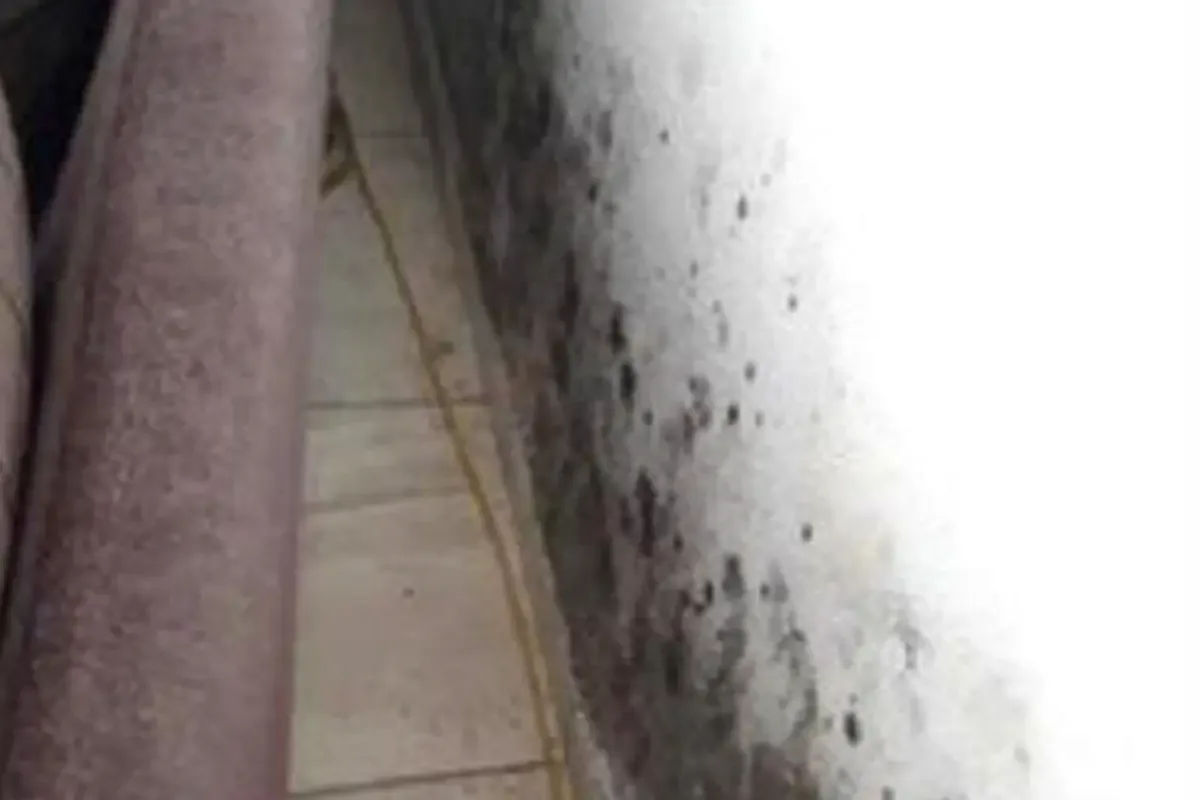

Das Einfamilienhaus zeigte ein Schadensbild, das in ungedämmten Mauerwerksbauten der Schweizer Vorkriegs- und Nachkriegszeit häufig anzutreffen ist: deutliche Feuchtigkeitsbelastung im Mauerwerk und beginnende Schimmelbildung im Übergangsbereich zwischen aufgehender Innenwand und ungedämmter Geschossdecke. Erste Symptome wurden in der warmen Jahreszeit sichtbar ein typischer Indikator dafür, dass die hygrothermischen Verhältnisse die Anforderungen der SIA 180 «Wärmeschutz, Feuchteschutz und Raumklima in Gebäuden» nicht mehr erfüllten.

Die Initiative für eine fachgerechte Sanierung ging von der Smteam GmbH aus, einem auf Energieberatung und Gebäudetechnik spezialisierten Unternehmen mit Sitz in Zürich. Ziel war nicht eine kosmetische Behandlung der sichtbaren Schadensstellen, sondern die nachhaltige Unterbindung der Feuchtigkeitsursache an der Quelle verbunden mit einer belastbaren wissenschaftlichen Dokumentation der Wirksamkeit des gewählten Verfahrens.

Die Lage des Objekts in Egg, im Zürcher Oberland zwischen Greifensee und Pfannenstiel, brachte zusätzliche bauphysikalische Randbedingungen mit sich. Die Hanglage am Pfannenstiel und die Nähe zum Greifensee bedeuten erhöhte Luftfeuchtigkeit über grosse Teile des Jahres und damit eine dauerhaft anspruchsvolle Belastungssituation für ungedämmte Bauteile in Erd- und Sockelbereich. Genau diese Konstellation machte das Projekt aus Forschungssicht besonders aussagekräftig.

Diagnose und Bestandsaufnahme Die analytische Grundlage

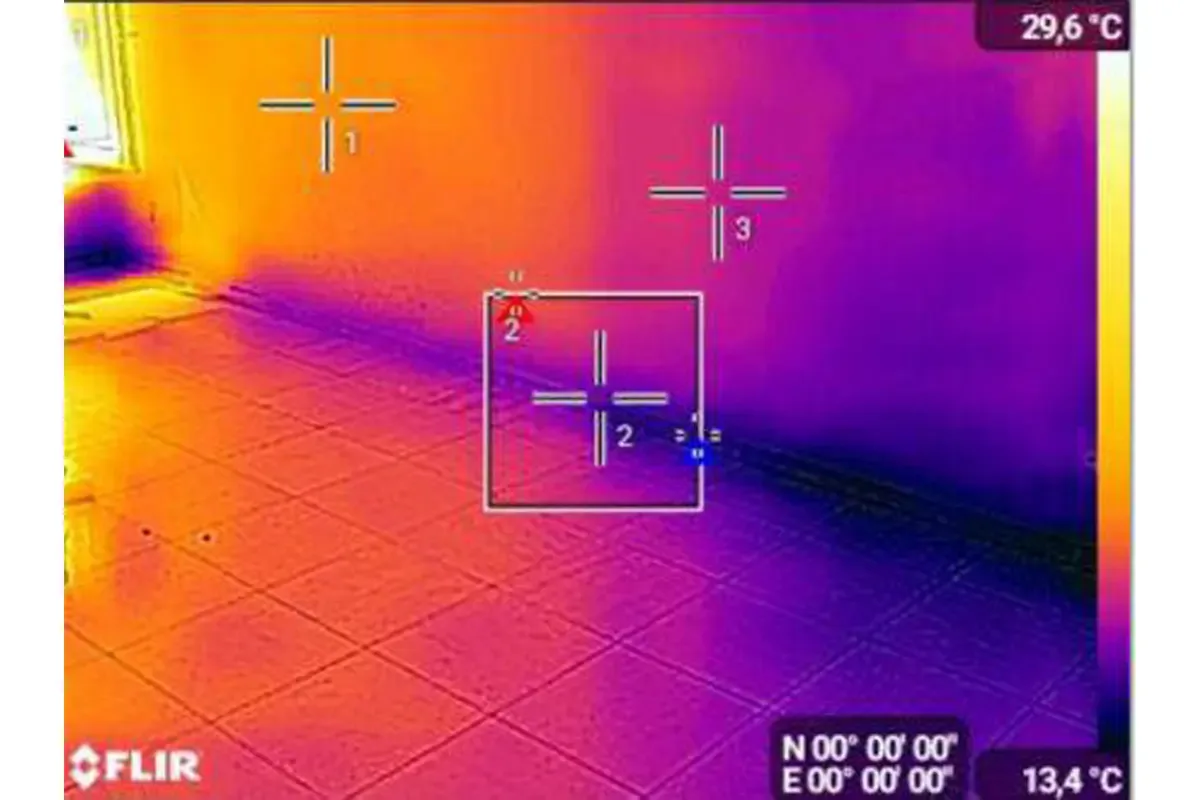

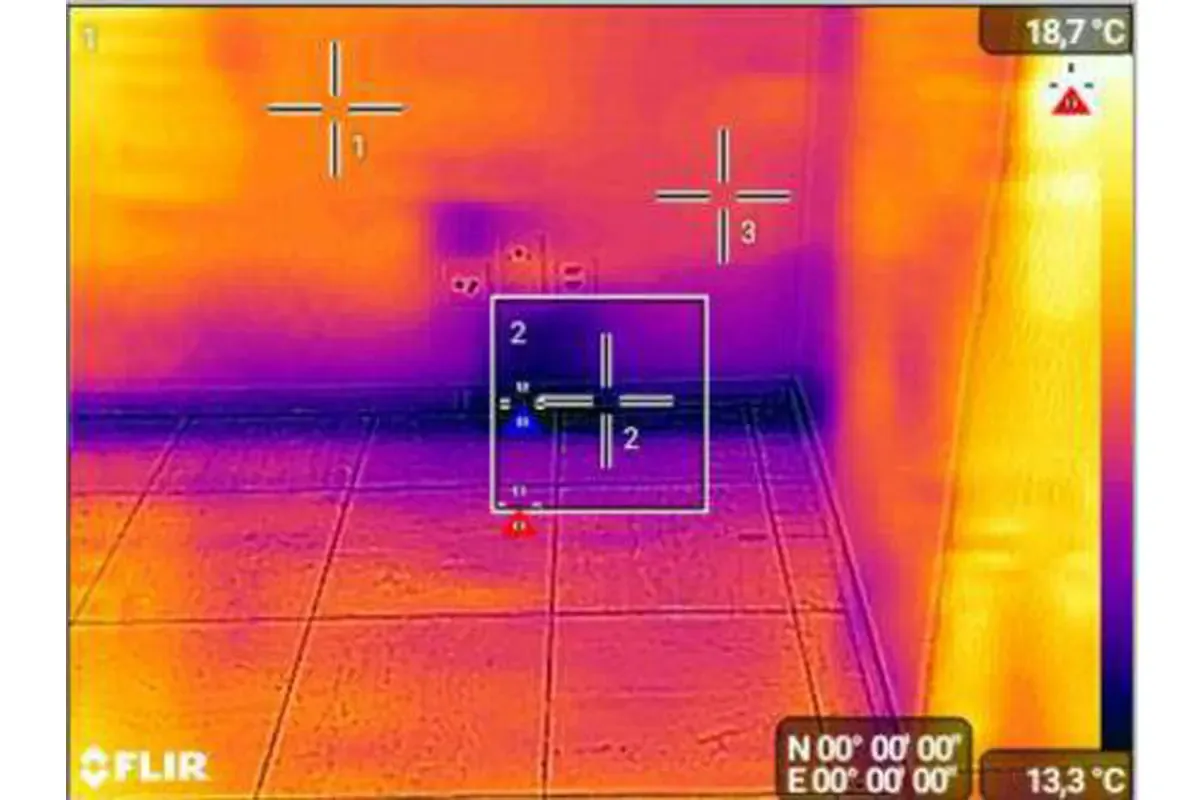

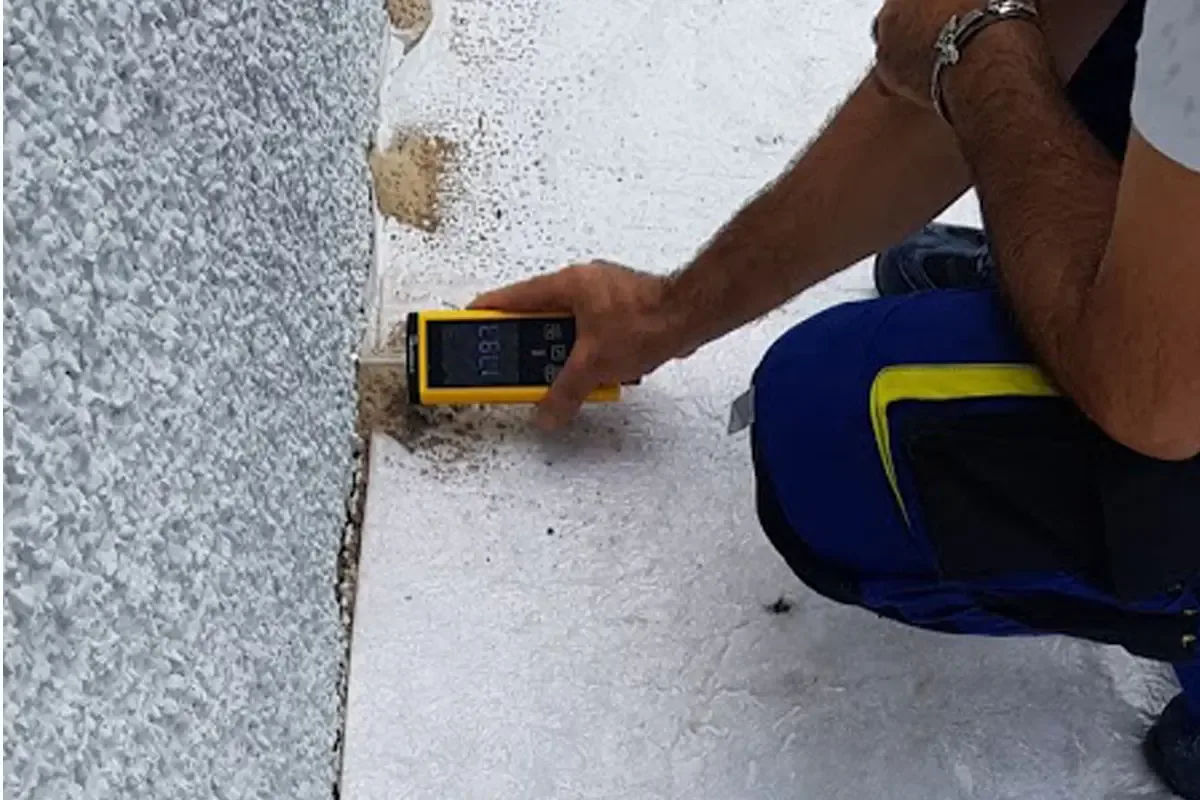

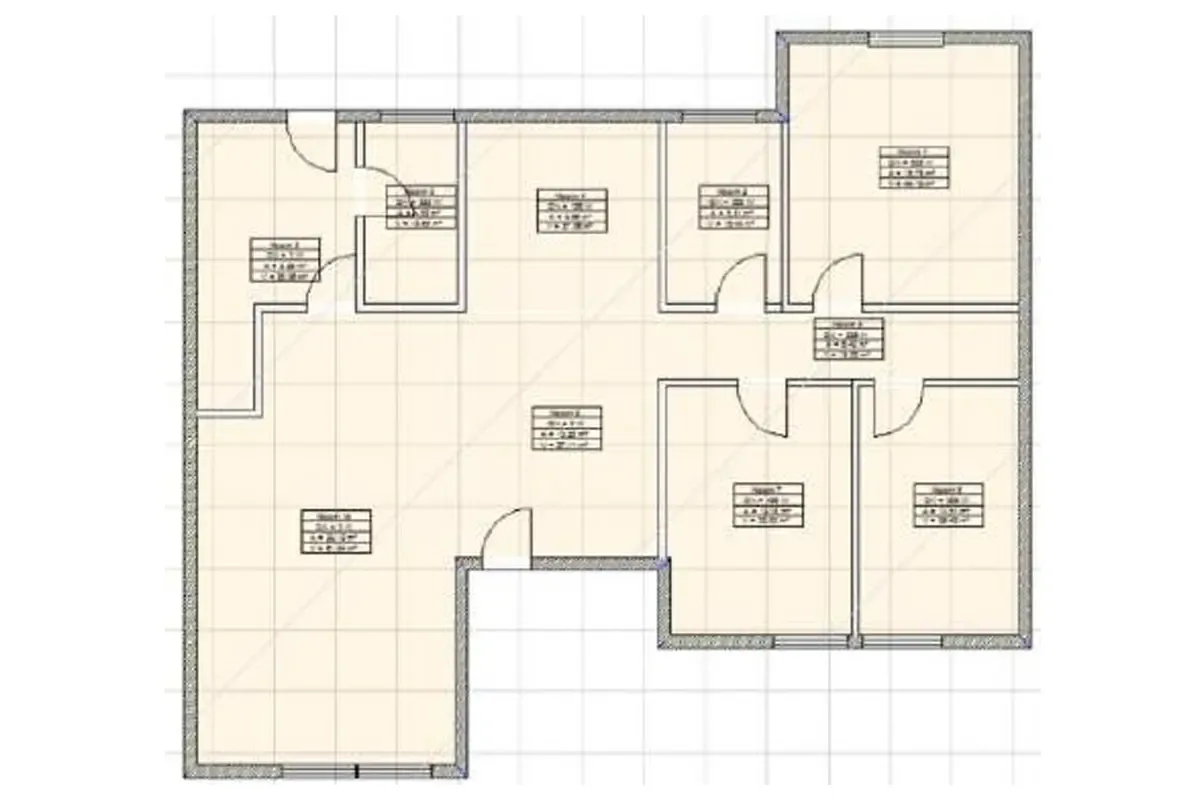

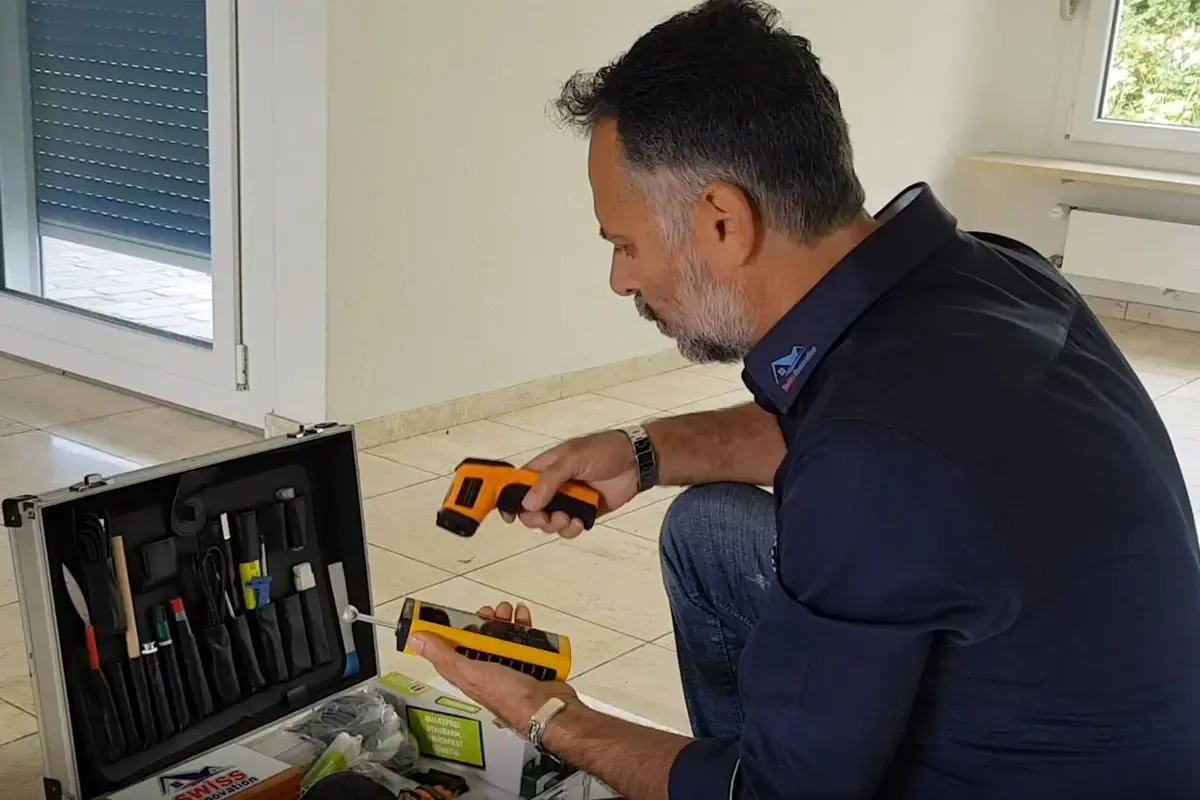

Die erste Phase war eine umfassende technische Diagnose. Wir setzten Infrarotthermografie ein, um Temperaturanomalien in der Wandoberfläche sichtbar zu machen kühlere Zonen weisen typischerweise auf erhöhten Feuchtegehalt im Mauerwerk hin, da Wasser die effektive Wärmeleitfähigkeit erhöht. Parallel dazu erfassten wir mit Hygrometern die relative Luftfeuchte an verschiedenen Messpunkten innerhalb der betroffenen Räume.

Die thermografischen Aufnahmen identifizierten klar abgrenzbare Schadenszonen, insbesondere an der Schnittstelle zwischen Wand und Geschossdecke im Wohnbereich. Die Messungen bestätigten, dass die Belastungswerte oberhalb der durch SIA 180 definierten Grenzen lagen. Diese Befunde wurden im Detail dokumentiert und bildeten die Grundlage für die Auswahl des Sanierungsverfahrens.

Aus der Diagnose ergab sich eine klare strategische Entscheidung: Eine reine Oberflächenbehandlung etwa ein Sanierputz oder eine Beschichtung hätte das Symptom verdeckt, die Ursache aber unangetastet gelassen. Erforderlich war ein Eingriff direkt im Mauerwerk, der den kapillaren Feuchtigkeitstransport unterbricht. Die Wahl fiel auf ein Injektionsverfahren mit nachweislich wirksamem Material, kombiniert mit einer wissenschaftlich begleiteten Wirksamkeitskontrolle über mehrere Monate.

Verfahrenswahl Horizontalsperre durch Injektion

Im Mauerwerk eines Bestandsbaus ohne durchgehende Sperrschicht steigt Bodenfeuchtigkeit kapillar in der Wand auf ein Prozess, der durch die Porenstruktur mineralischer Baustoffe physikalisch bedingt ist. Die etablierte technische Antwort auf dieses Problem ist die nachträgliche Herstellung einer horizontalen Sperrebene, die den kapillaren Transport unterbricht. Dort, wo ein mechanisches Einschneiden der Wand (Maueraustausch oder Plattenverfahren) wegen Statik, Kosten oder Bestandsschutz nicht infrage kommt, kommen Injektionsverfahren zum Einsatz.

Für das Projekt in Egg wählten wir das Injektionsmaterial «HP-K Pro» ein in hochreinem Paraffinöl gebundenes Polymer, das in flüssiger Form in das Mauerwerk eingebracht wird, sich in den Kapillaren verteilt und dort eine durchgehende, dauerhaft hydrophobe Sperre bildet. Die Wahl dieses Materials erfolgte auf Basis der Vorabklärung durch das Energie-Fachunternehmen Smteam GmbH und unter Berücksichtigung der spezifischen Wandfeuchte am Objekt.

Die Vorteile gegenüber konventionellen Injektionsmaterialien sind dokumentiert: niedrige Viskosität für tiefe Eindringung, hohe Reinheit für gleichmässige Verteilung, und die Bildung einer Sperre, die gleichzeitig horizontal und vertikal gegen seitliche Feuchtigkeitspenetration wirkt. Damit war die Voraussetzung gegeben, das Verfahren nicht nur anzuwenden, sondern seine Wirksamkeit unter realen Randbedingungen zu messen und auszuwerten.

Ausführung Injektion mit definierter Geometrie

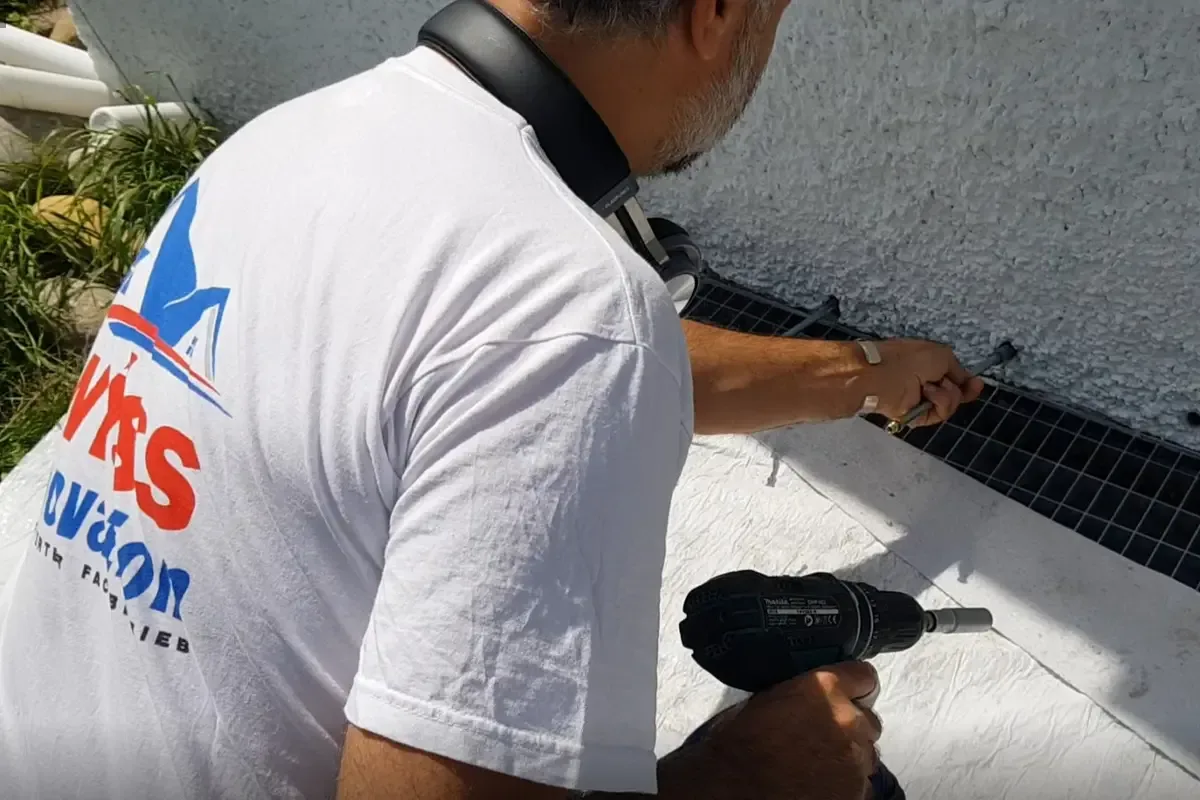

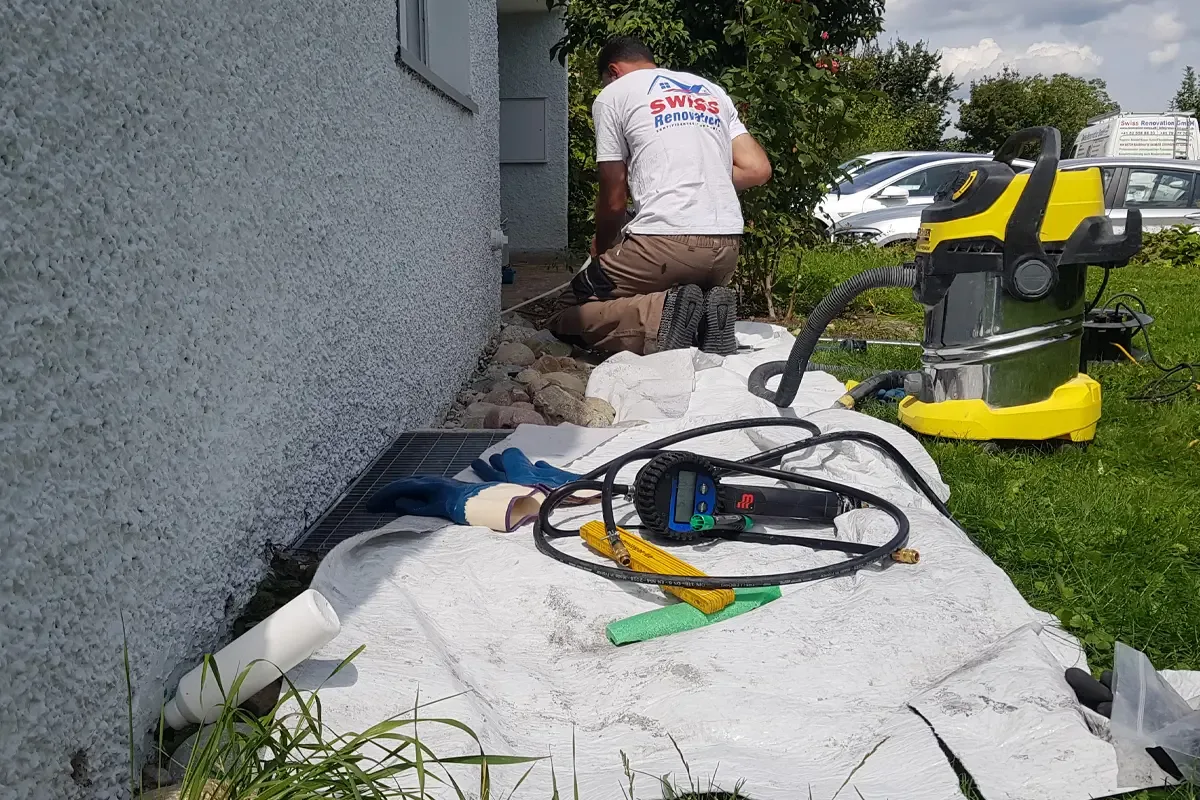

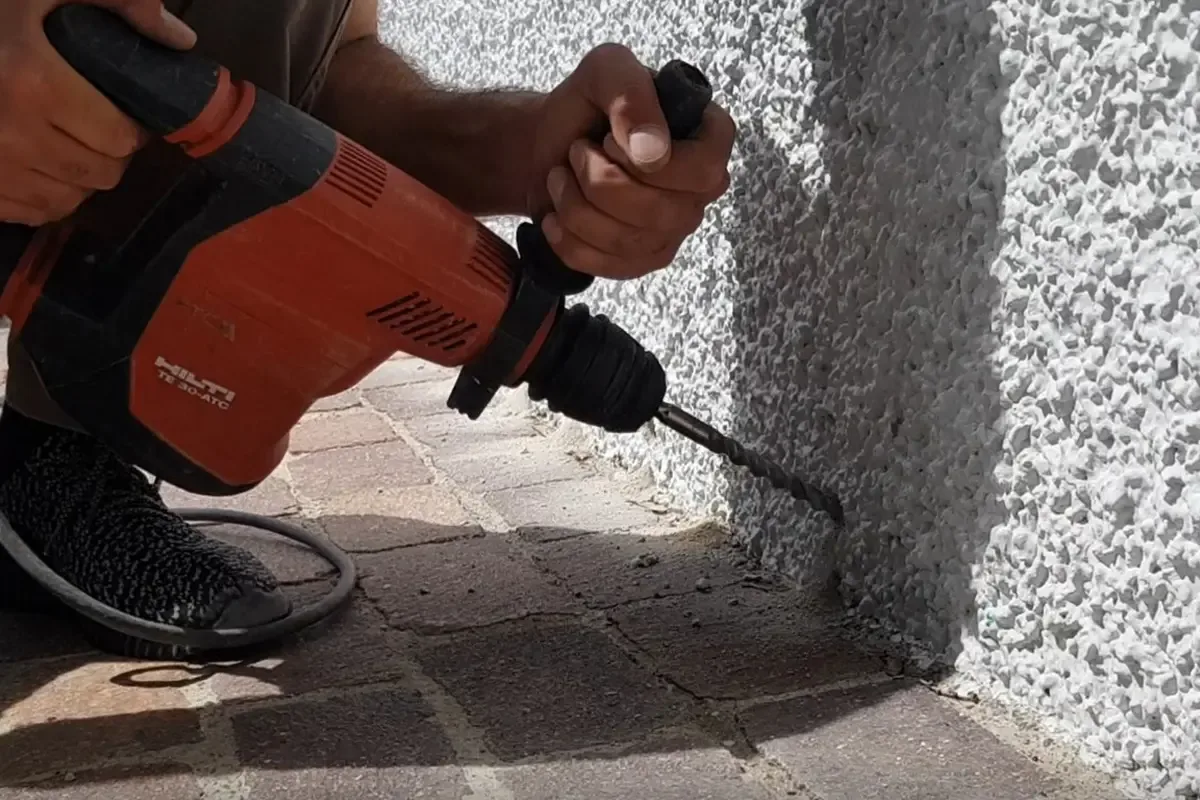

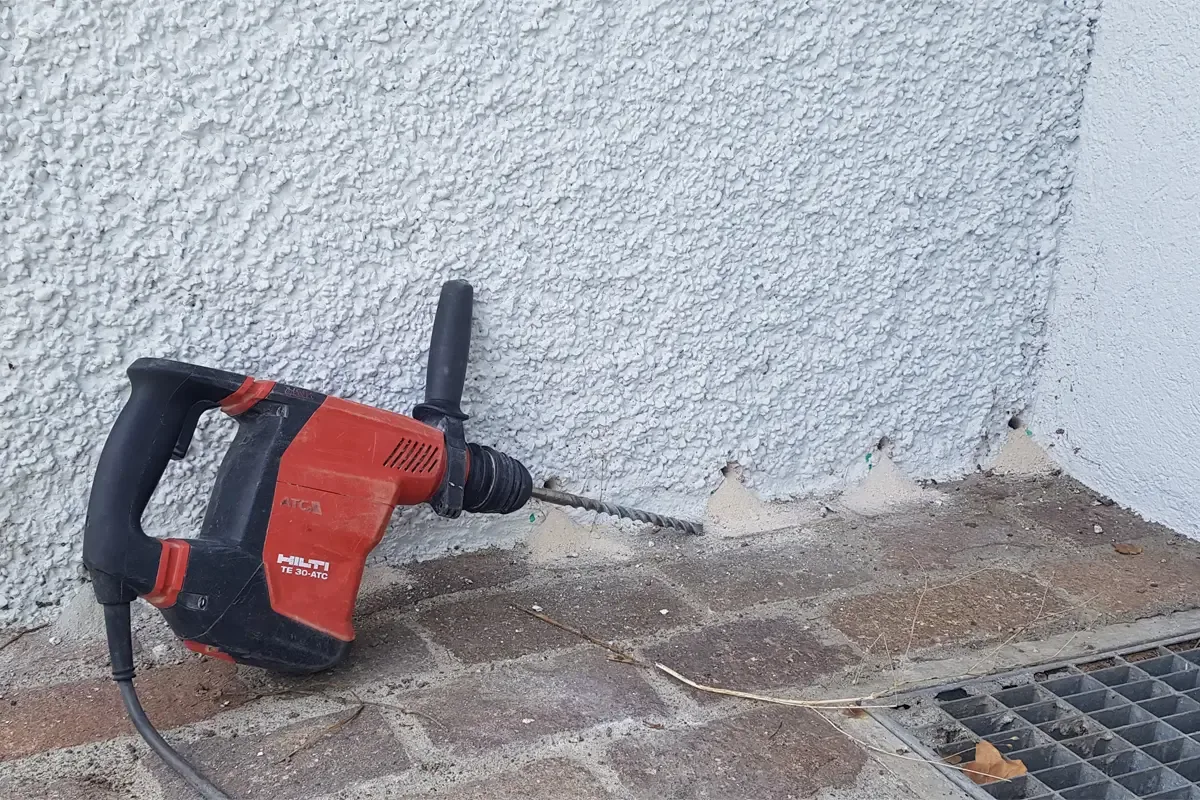

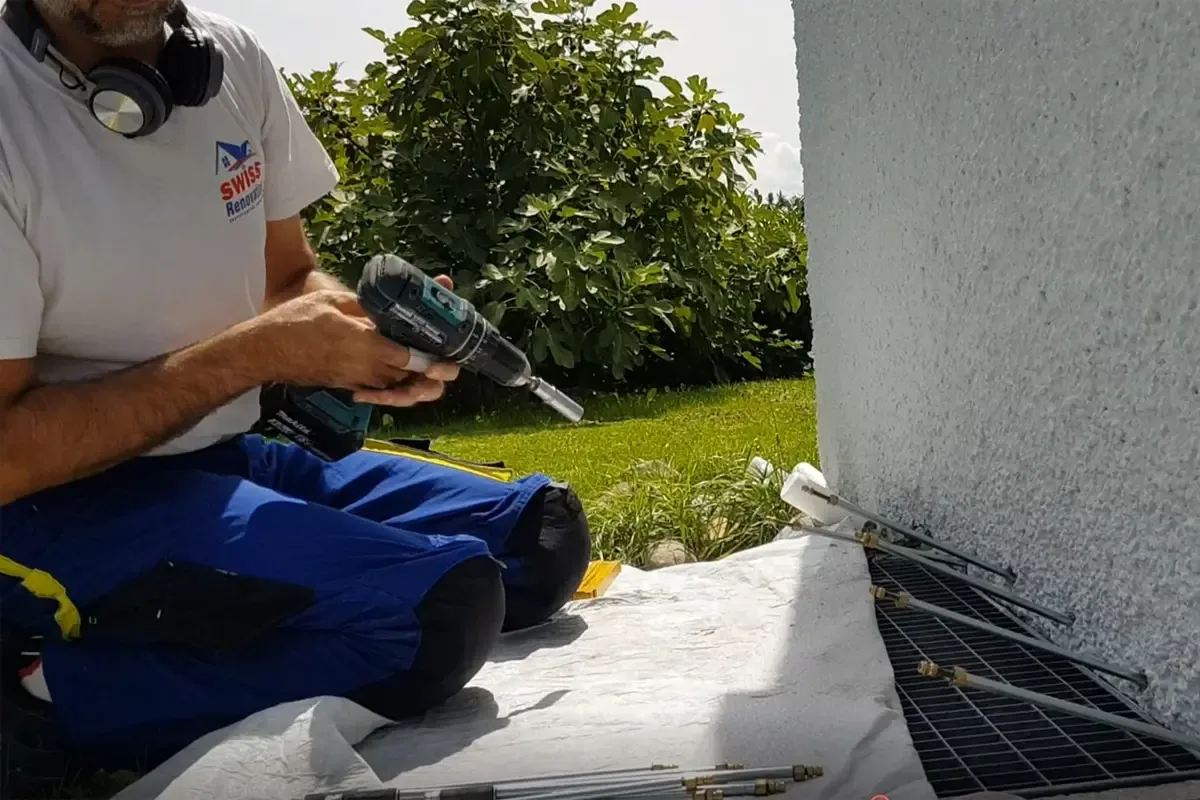

Die handwerkliche Umsetzung folgte einer klar definierten Geometrie. In den identifizierten Problemzonen wurden Bohrungen mit einem Durchmesser von 14 mm in das Mauerwerk eingebracht im Raster von 25 cm Abstand entlang der Wandachse. Die Bohrwinkel und Bohrtiefen wurden so abgestimmt, dass das Injektionsmaterial die gesamte Wandstärke erreichen und sich kontinuierlich in den Kapillaren verteilen konnte.

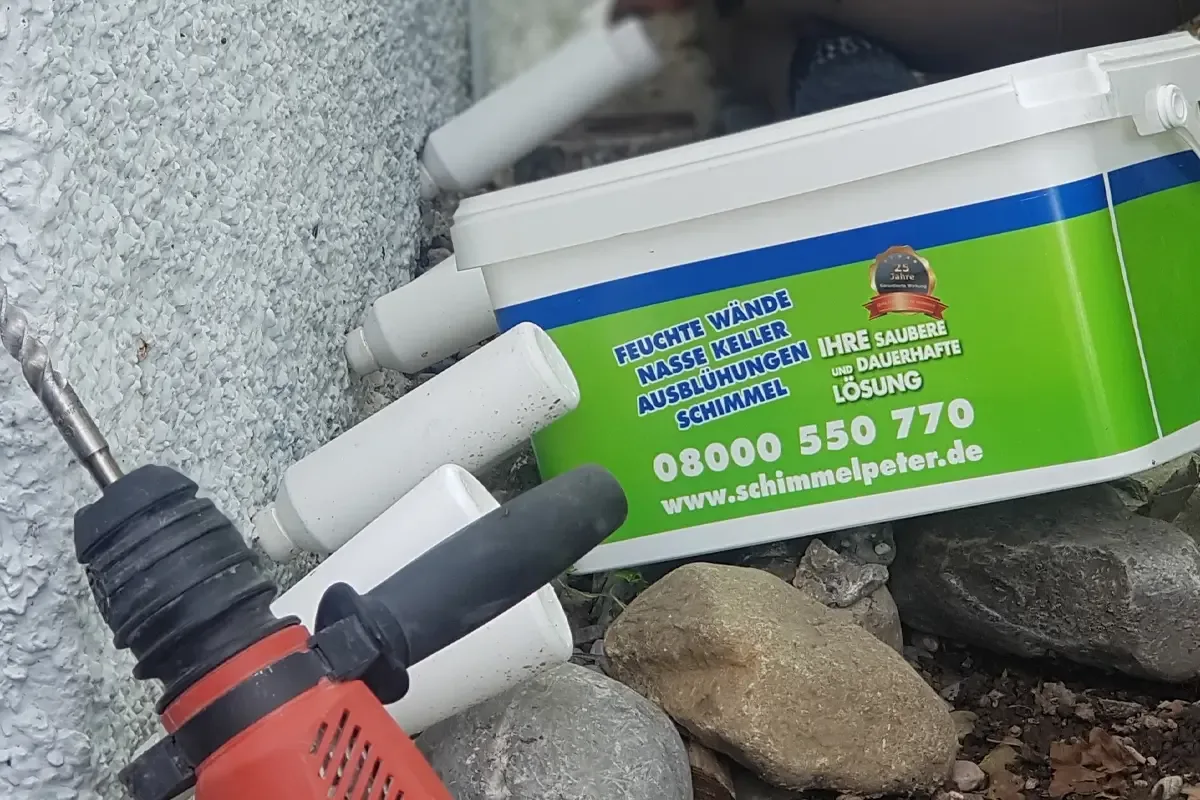

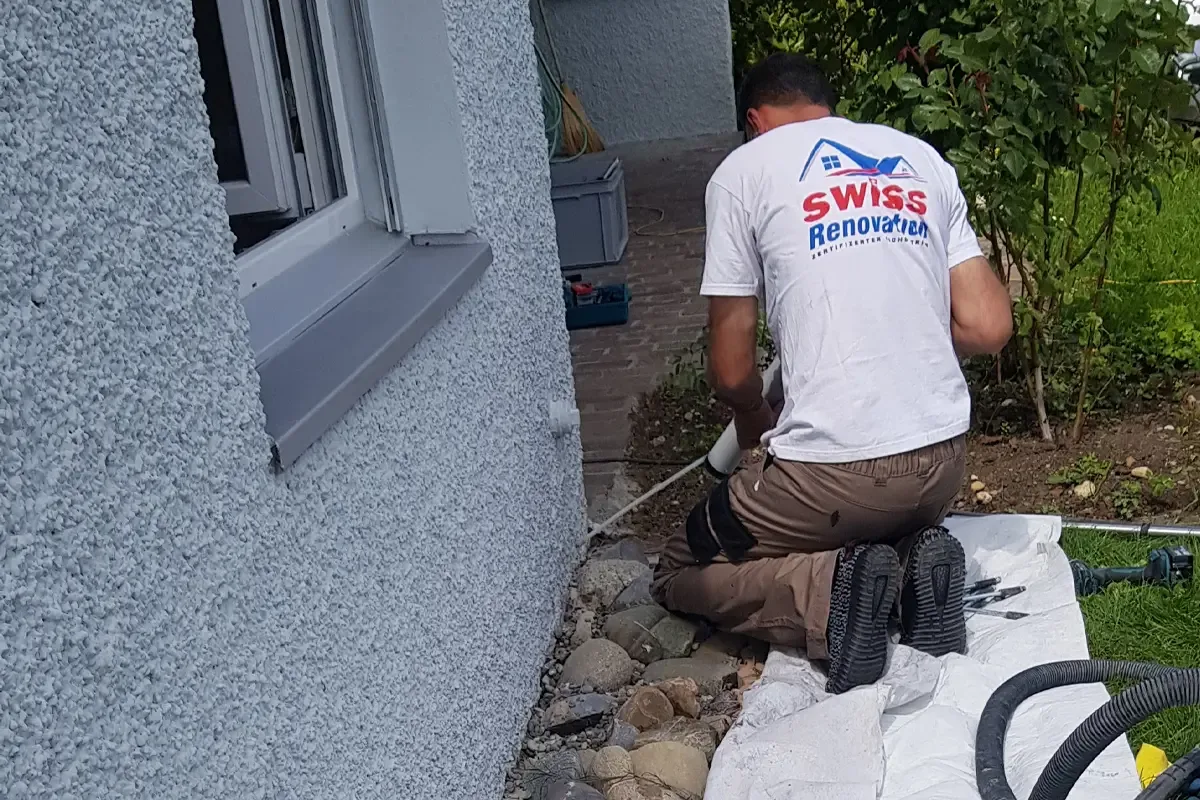

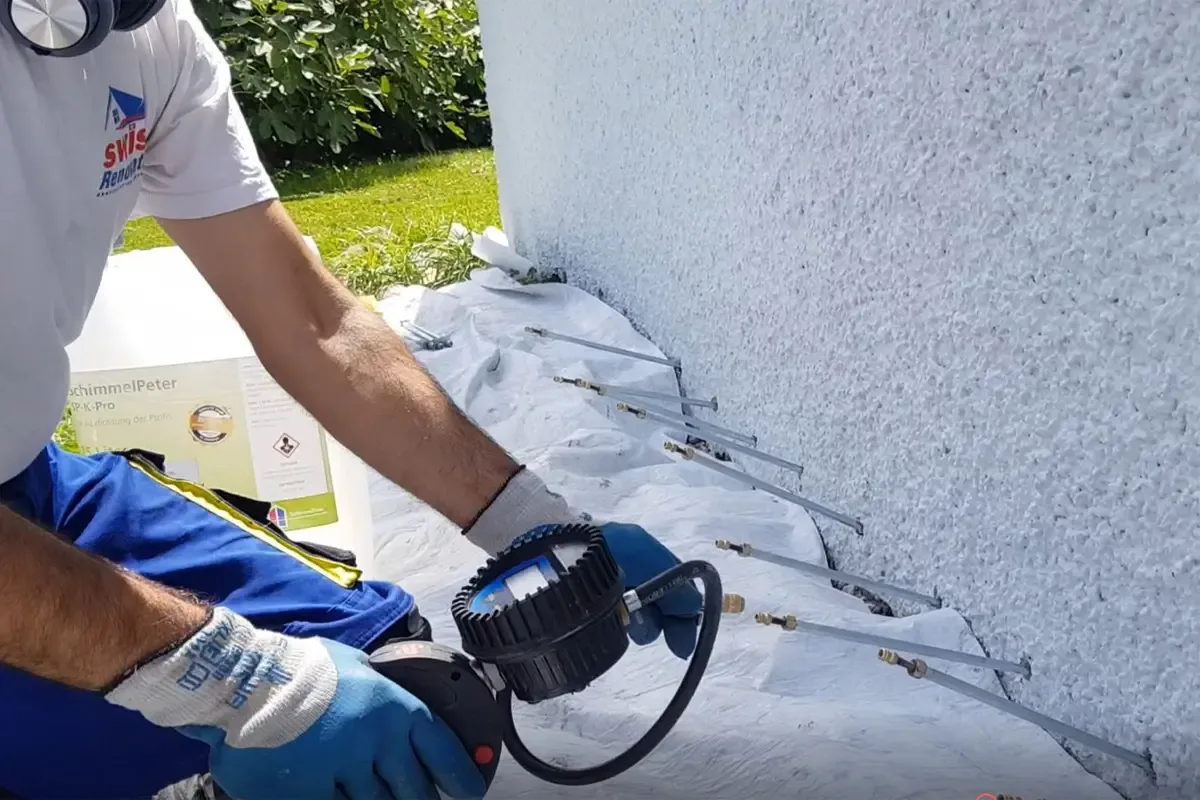

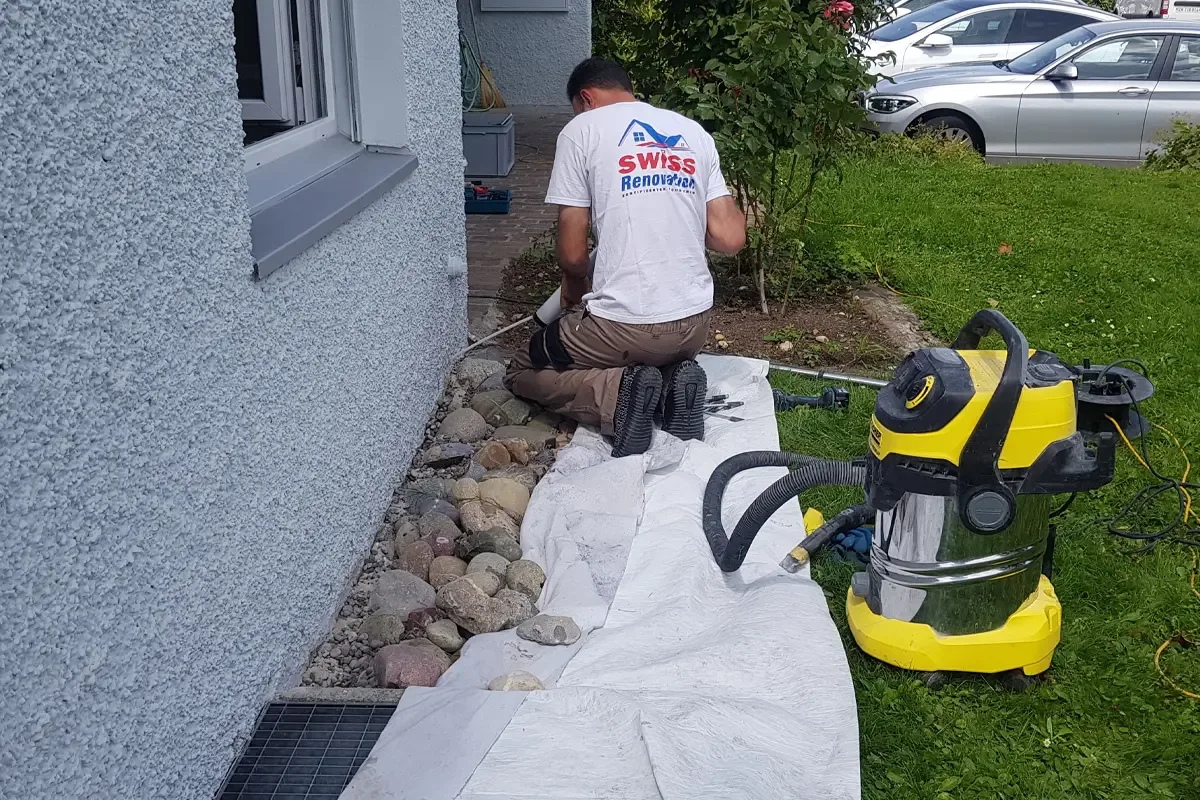

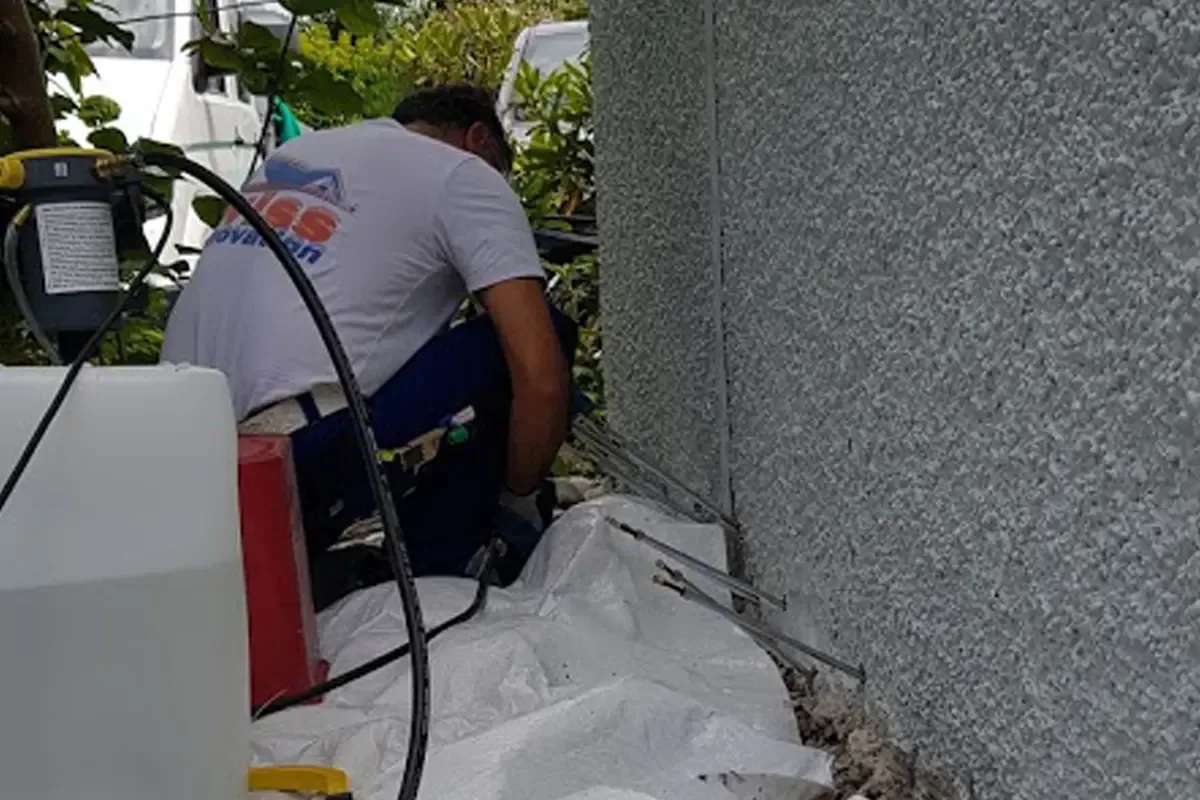

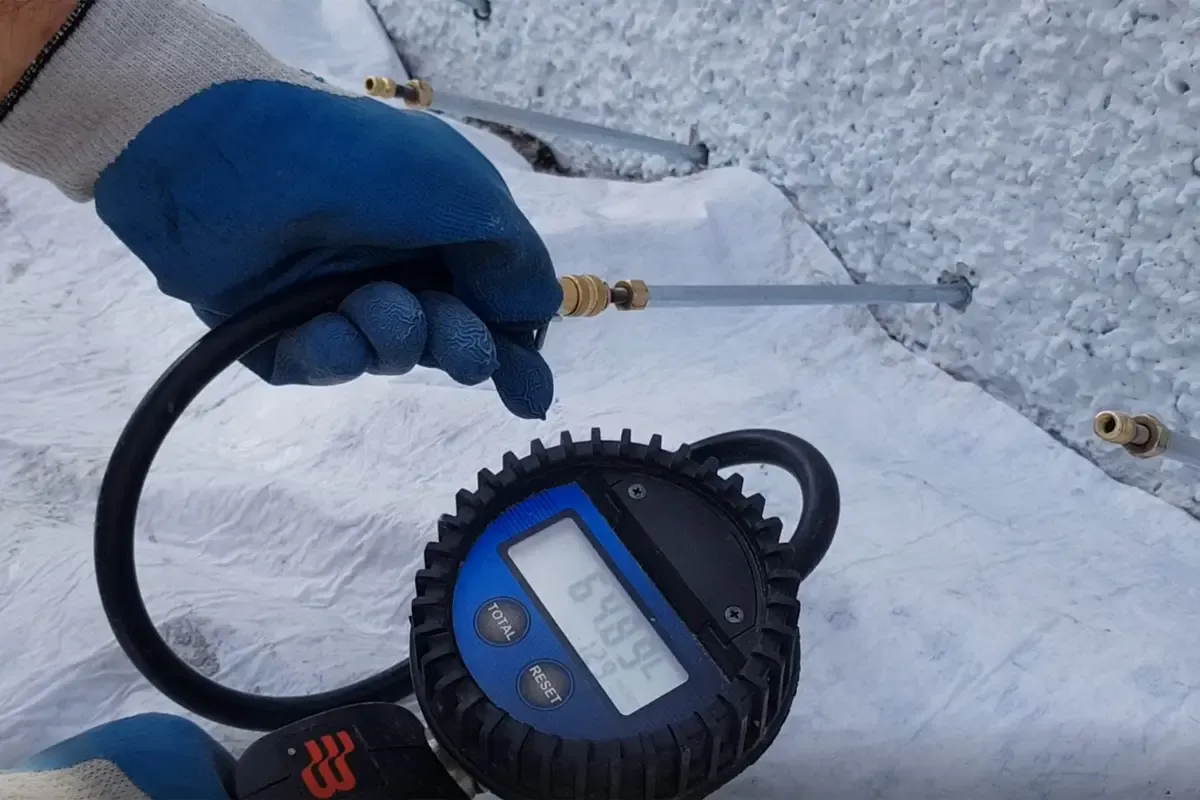

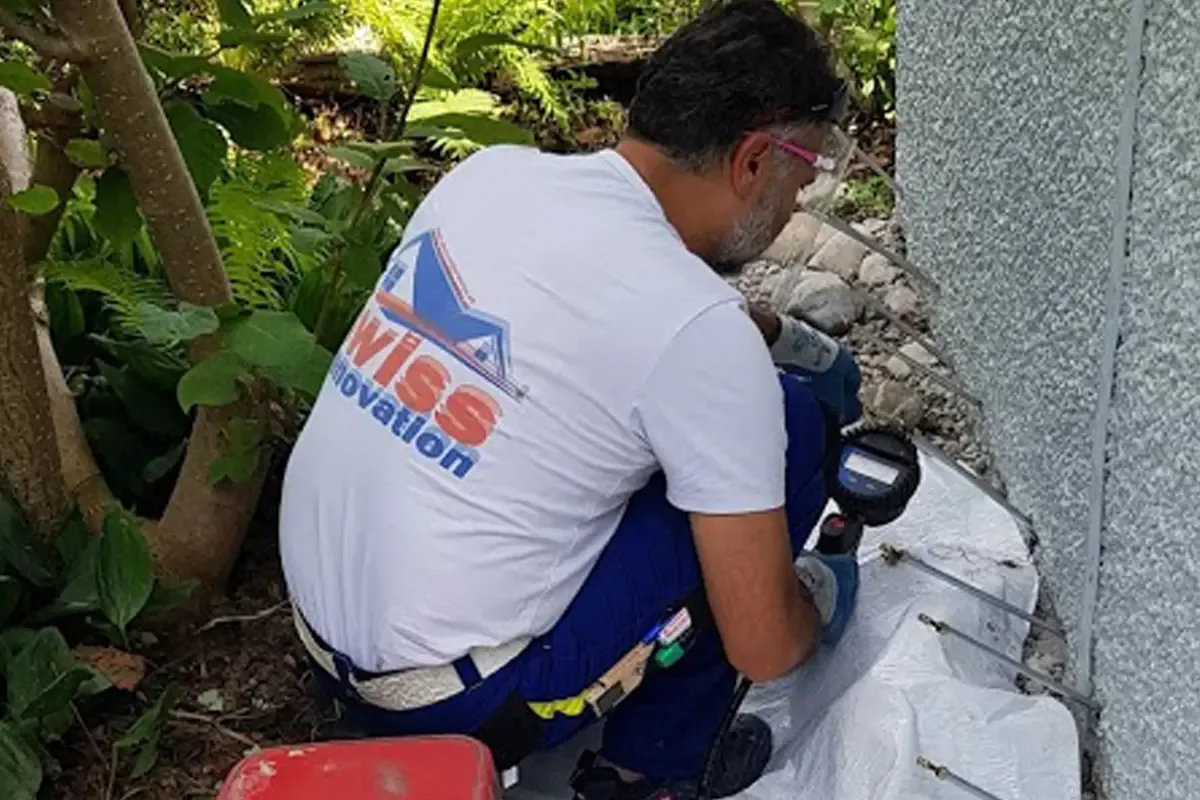

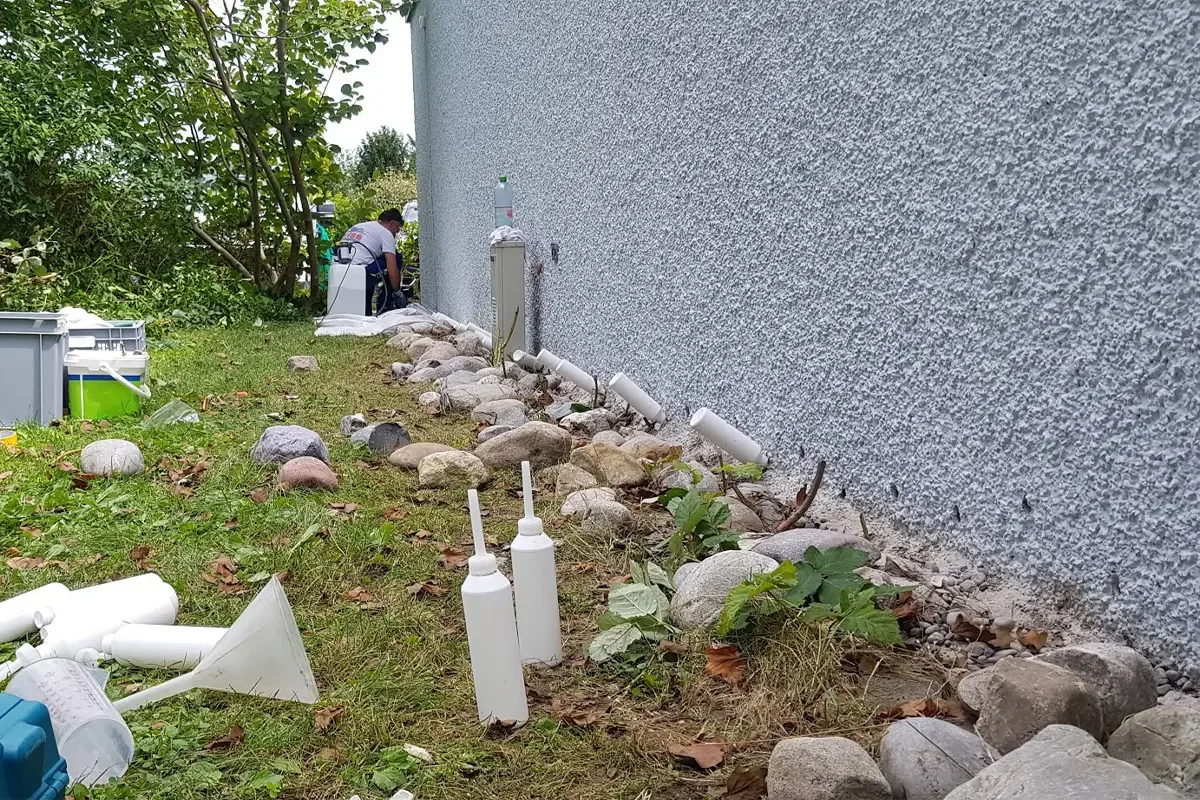

Anschliessend erfolgte die kontrollierte Injektion des HP-K-Pro-Materials in die vorbereiteten Bohrlöcher. Die Befüllung wurde so dosiert, dass das Paraffinöl-Polymer-Gemisch sich gleichmässig in der Wandstruktur ausbreitete und dort die hydrophobe Sperrschicht ausbildete. Nach Abschluss der Injektion wurden die Bohrlöcher fachgerecht verschlossen, sodass die Wandoberfläche wieder als geschlossener Bauteilabschluss vorbereitet war.

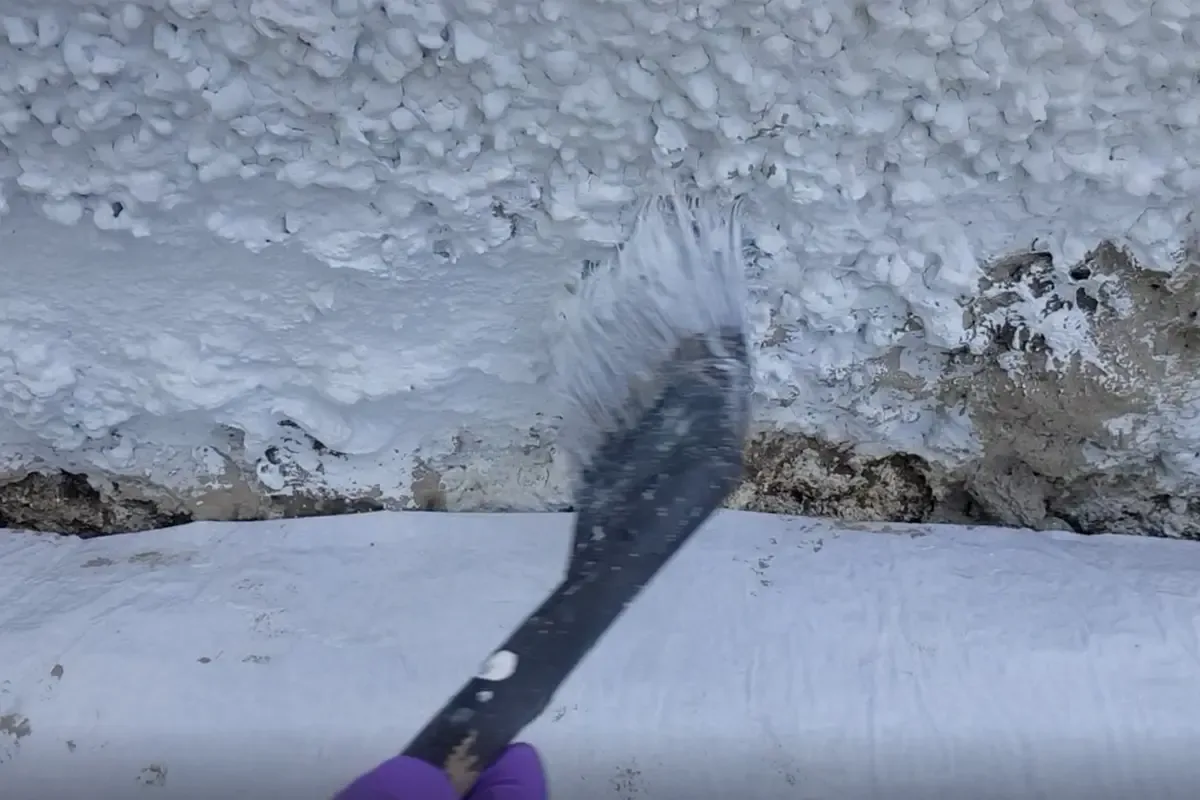

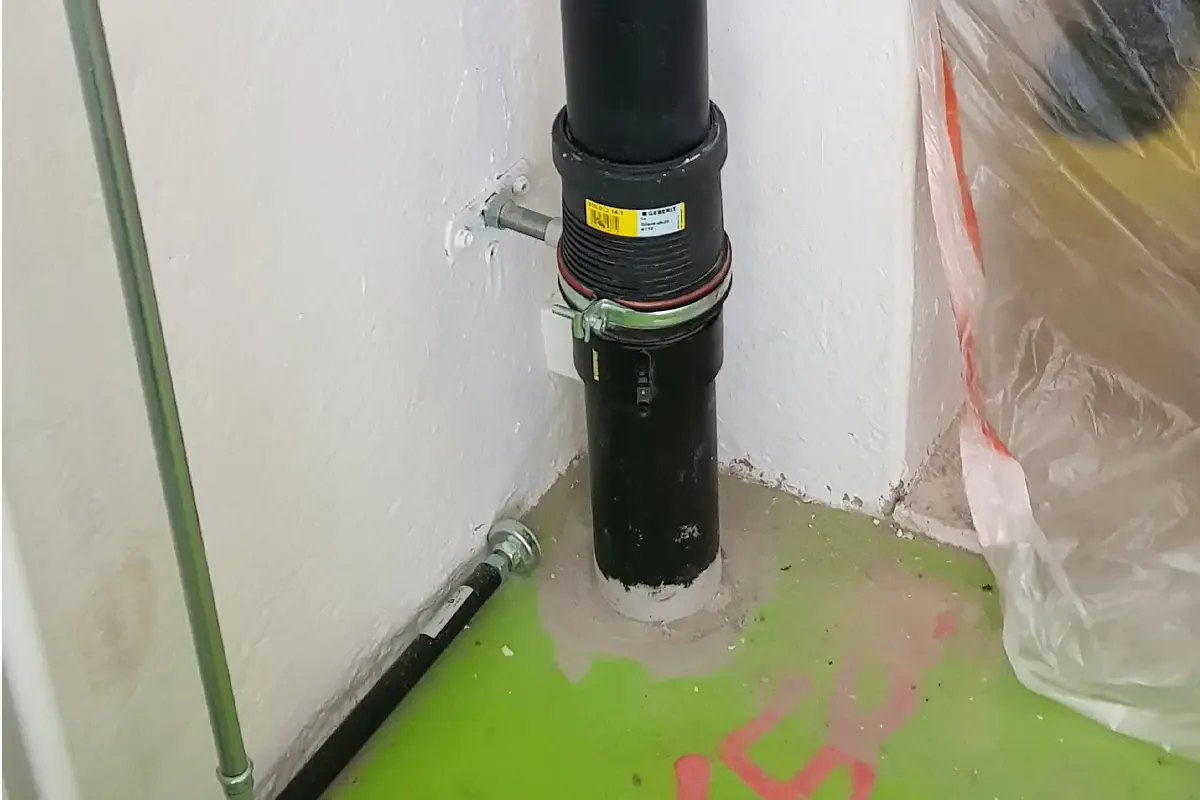

Begleitend zur Injektion wurden die bereits sichtbar belasteten Wandflächen aufgenommen und für die spätere Trocknungsphase präpariert. Die Arbeiten erfolgten unter Beachtung der vertraglichen Rahmenbedingungen gemäss SIA 118 «Allgemeine Bedingungen für Bauarbeiten» von der Leistungsdefinition über die Ausführungstermine bis zur Abnahme. Die handwerkliche Präzision dieser Phase ist nicht dekorativ, sondern technisch entscheidend: Eine zu weite Rasterteilung lässt Lücken in der Sperre, eine ungleichmässige Injektion erzeugt Zonen unterschiedlicher Trocknungsgeschwindigkeit.

Monitoring Drei Monate dokumentierte Trocknung

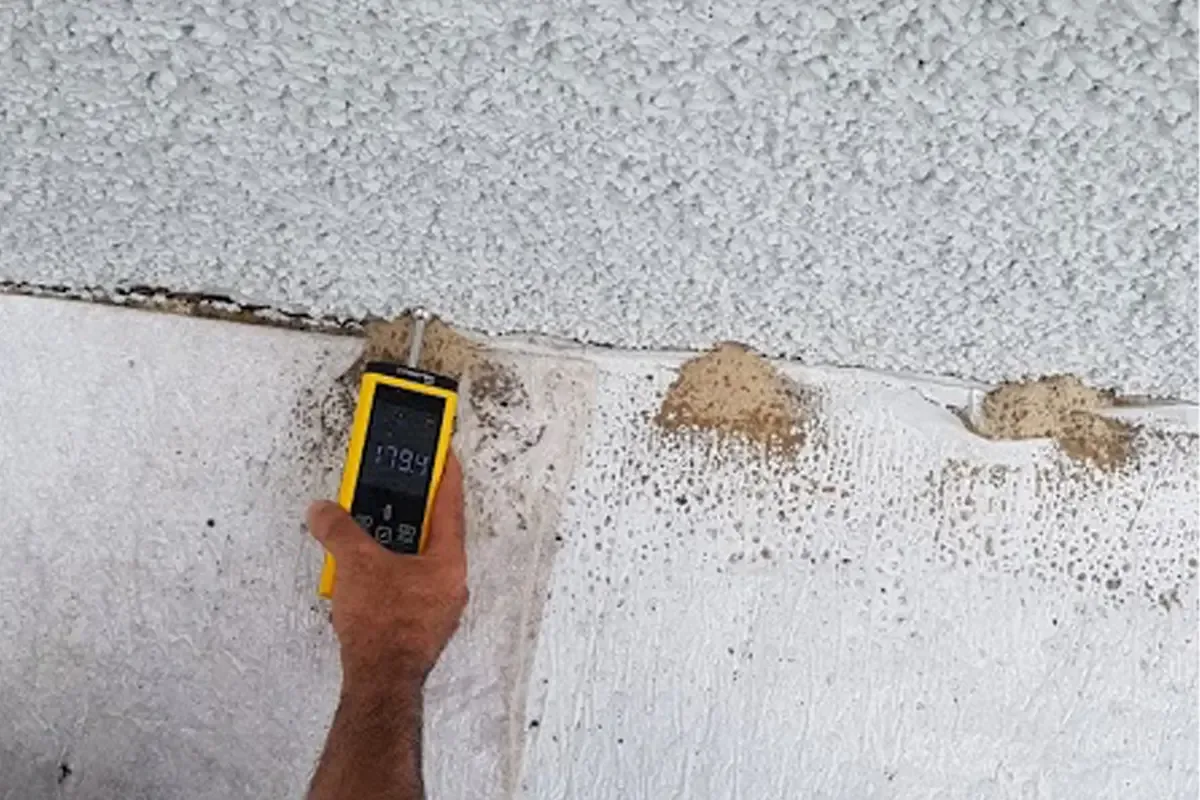

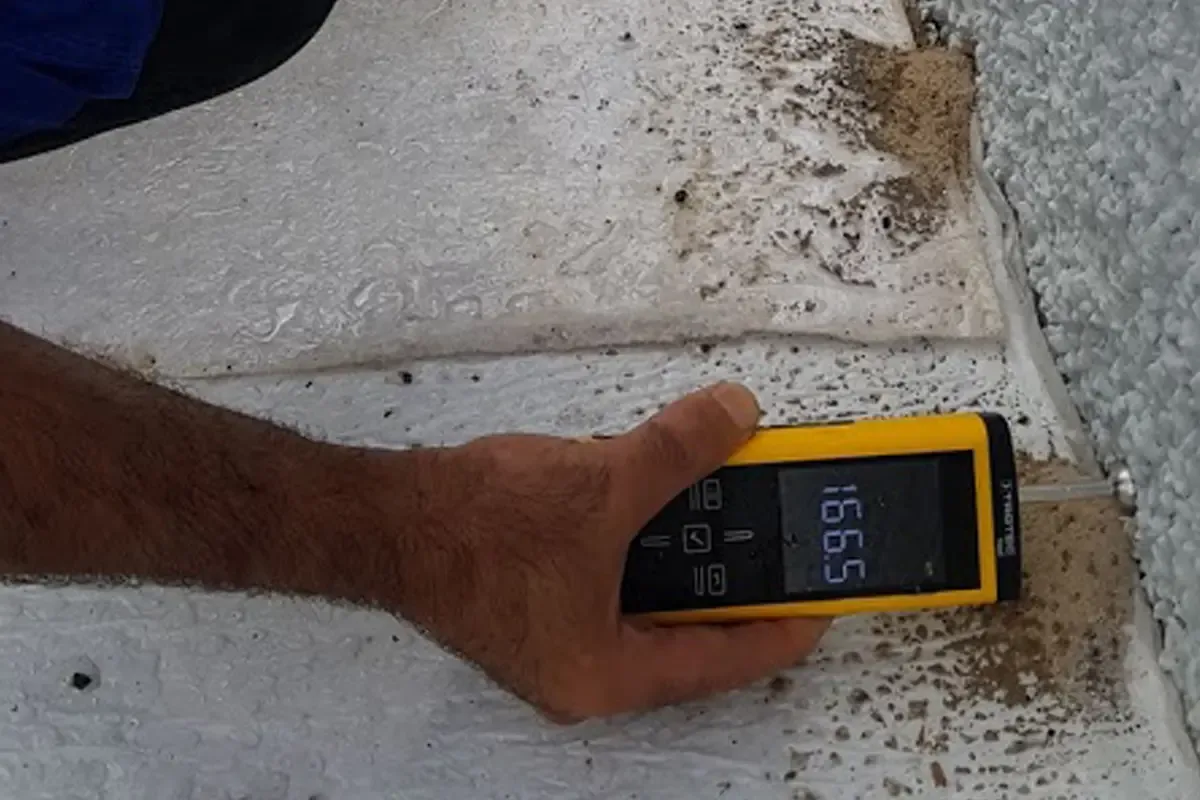

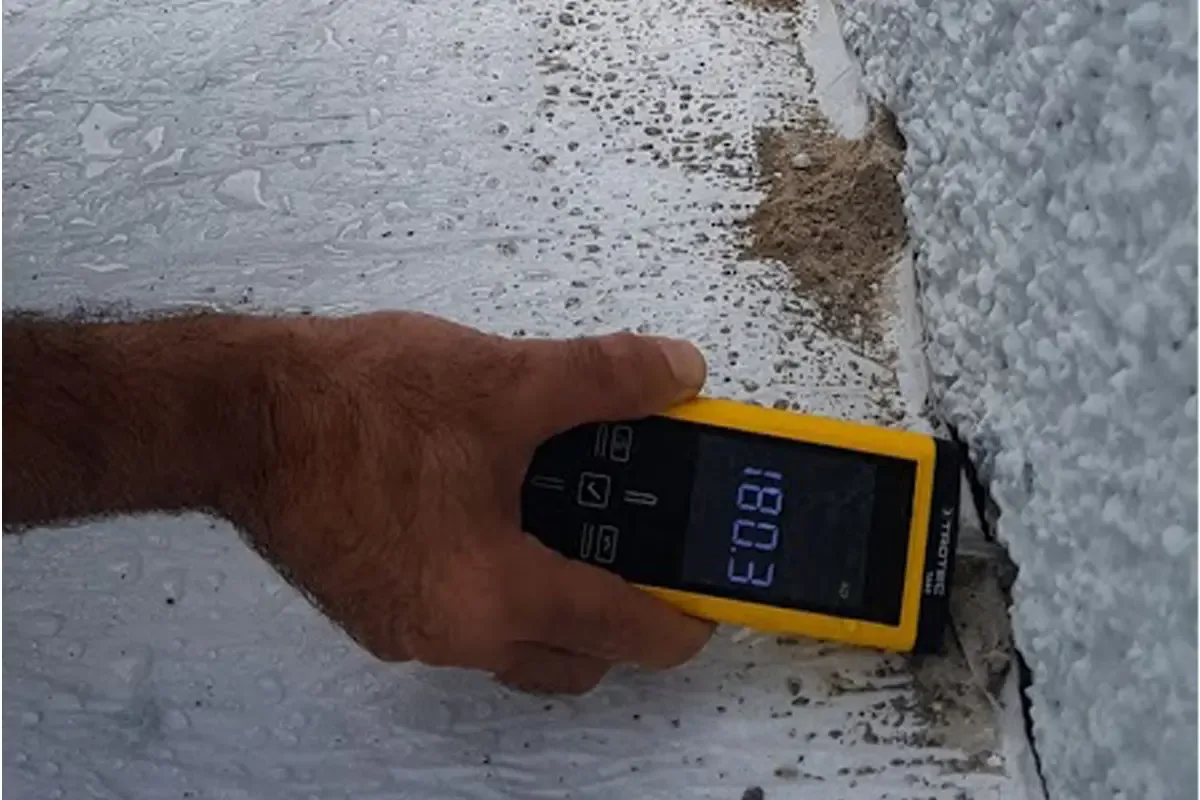

Das Besondere an diesem Projekt war die anschliessende Mess- und Auswertungsphase. Ein studentisches Team der University of Zurich übernahm das tägliche Monitoring des Trocknungsprozesses über einen Zeitraum von drei Monaten. Erfasst wurden Wandoberflächentemperatur, relative Luftfeuchte und Wandfeuchtegehalt an den definierten Messpunkten über die gesamte Dauer hinweg, in einem konsistenten Messintervall.

Die Datenerfassung folgte einem klar dokumentierten Protokoll. Jeder Messpunkt wurde mit Datum, Uhrzeit und Umgebungsbedingungen erfasst, die Messwerte wurden in einer fortlaufenden Datenreihe konsolidiert. Diese Form der wissenschaftlichen Begleitung ist im Schweizer Sanierungsmarkt unüblich gerade deshalb hat sie das Projekt zu einem wertvollen Referenzfall gemacht: Statt einer einmaligen Vorher-Nachher-Aufnahme entstand eine über die Zeit aufgelöste Trocknungskurve, die das Verhalten des Materials im realen Einsatz beschreibt.

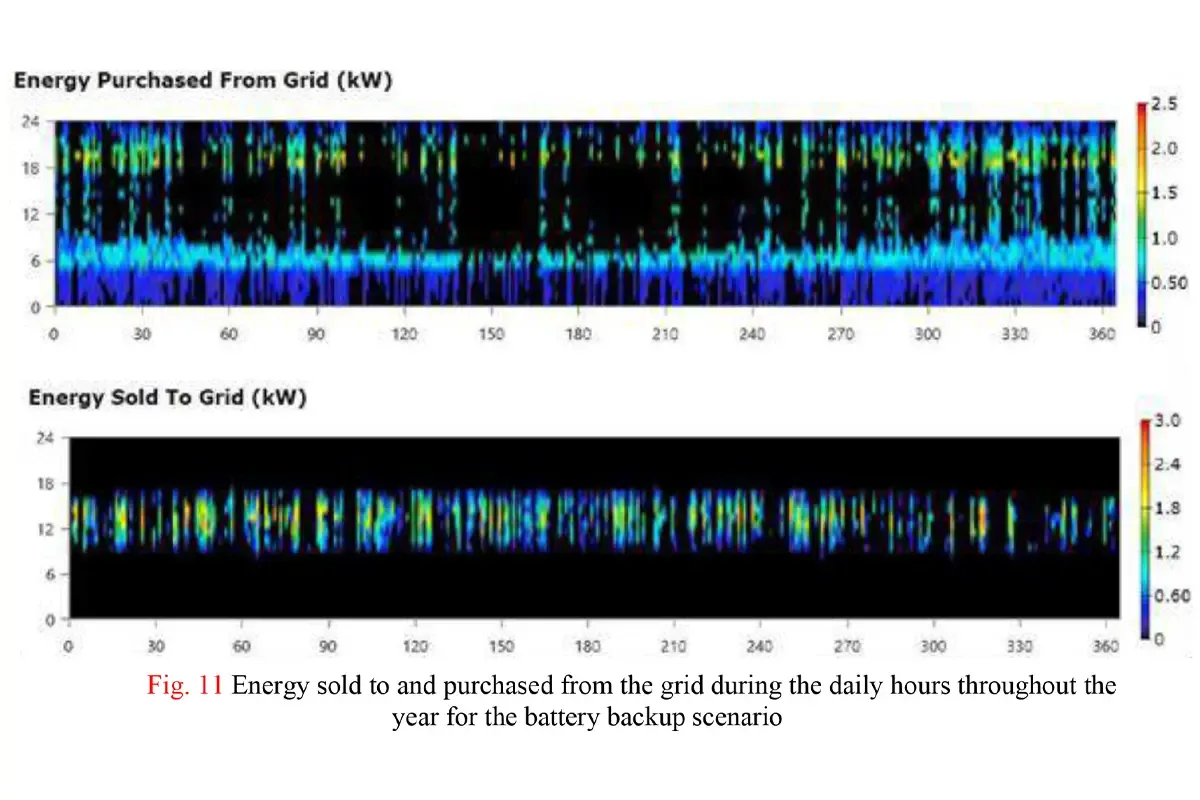

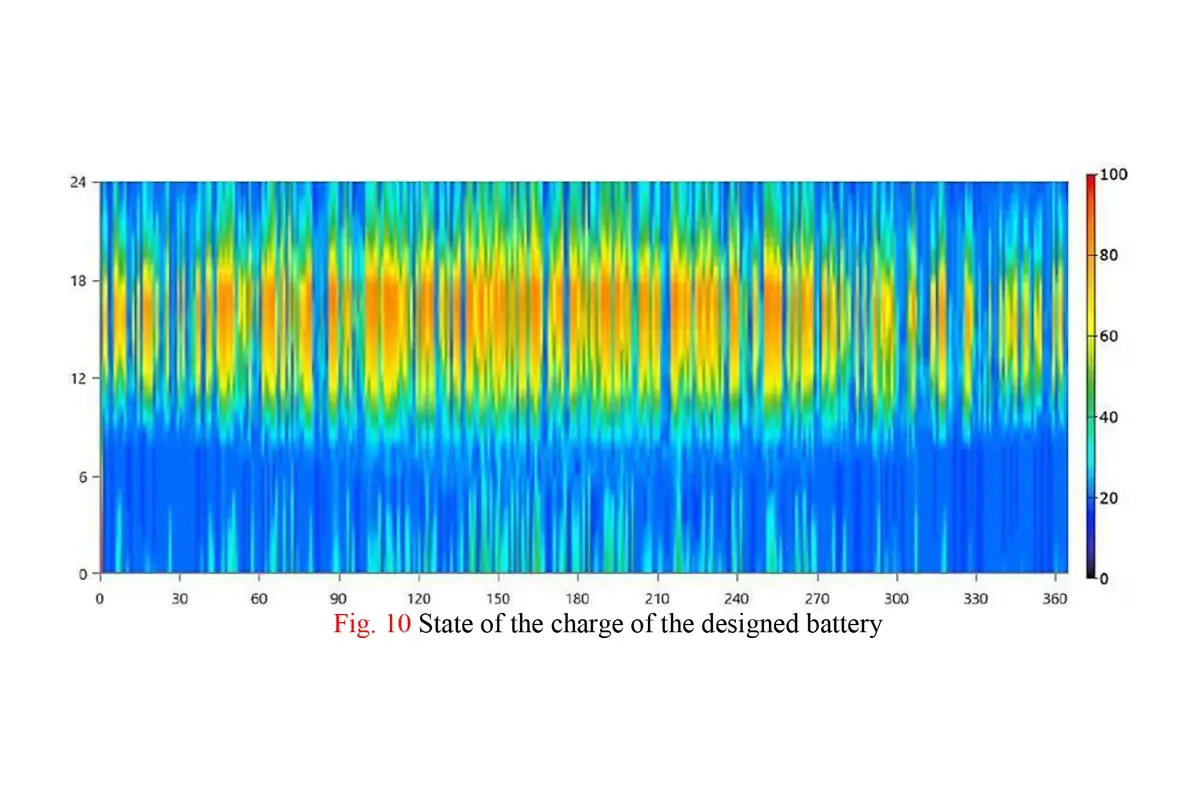

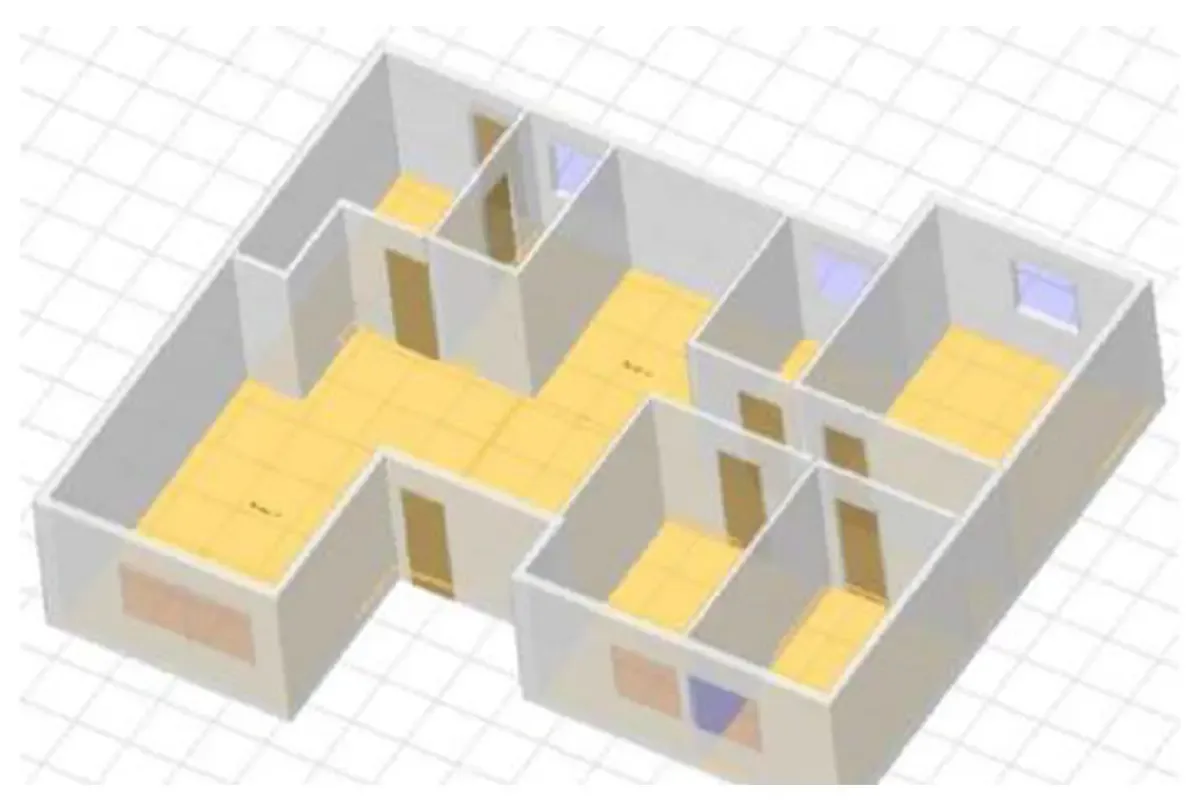

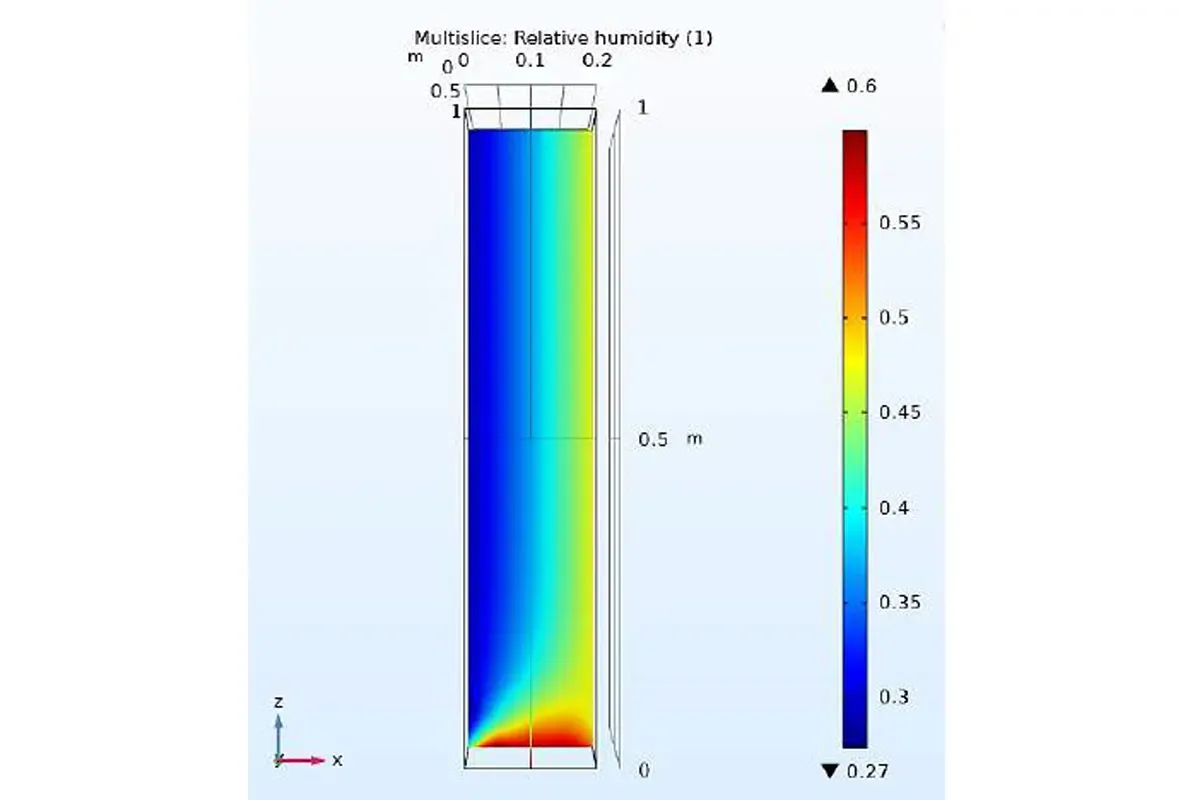

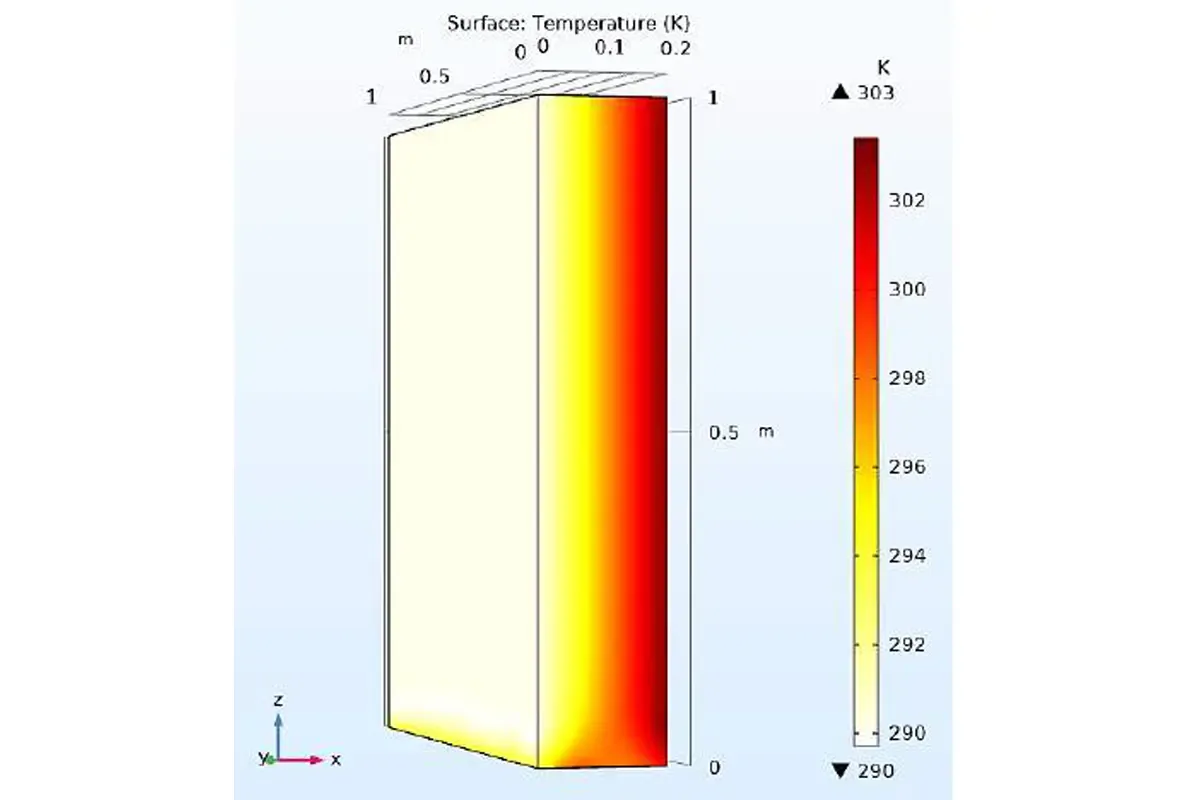

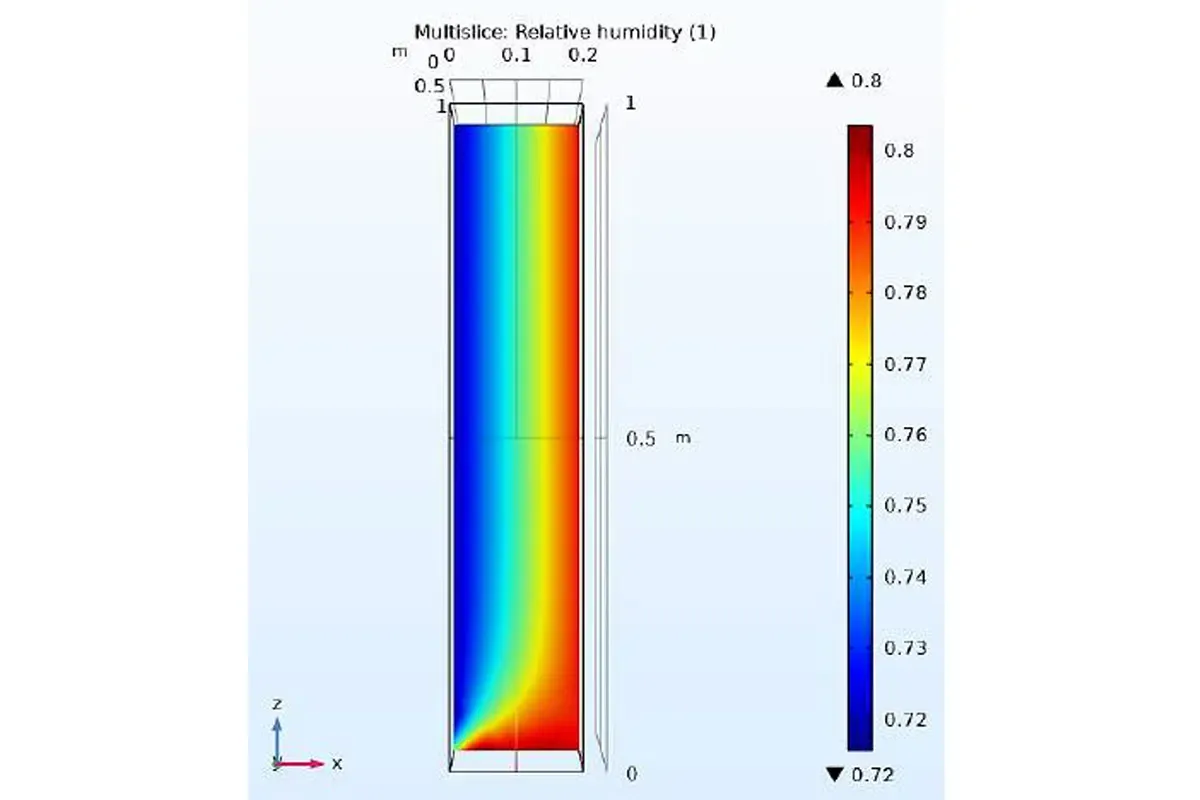

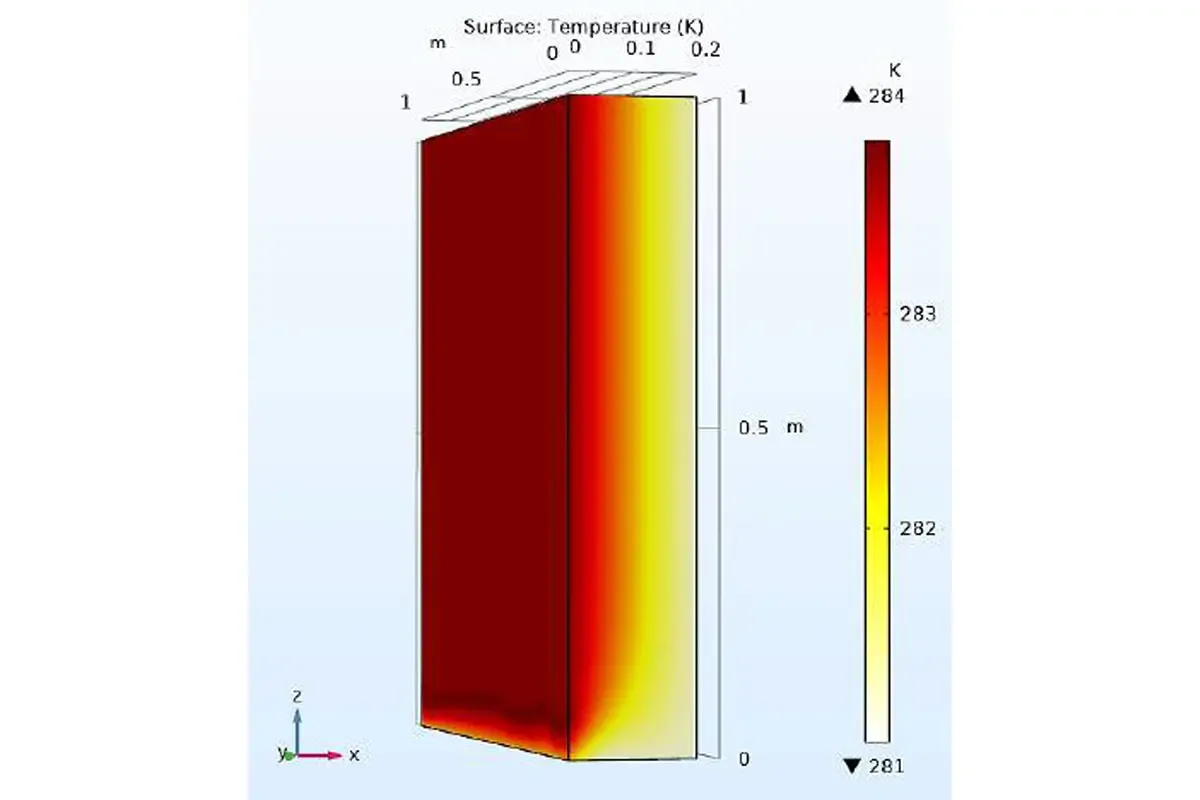

Parallel zur empirischen Datenerfassung erfolgte eine numerische Modellierung des gekoppelten Wärme- und Feuchtetransports nach EN 15026 «Hygrothermische Eigenschaften von Bauteilen» mit Finite-Elemente-Verfahren. Die Modellierung wurde anhand der Messdaten validiert ein Schritt, der das Projekt von einer reinen Baudienstleistung in den Bereich angewandter Bauforschung überführt hat.

Ergebnis: Ca. 70 % Feuchtereduktion, vollständig getrocknete Wandflächen

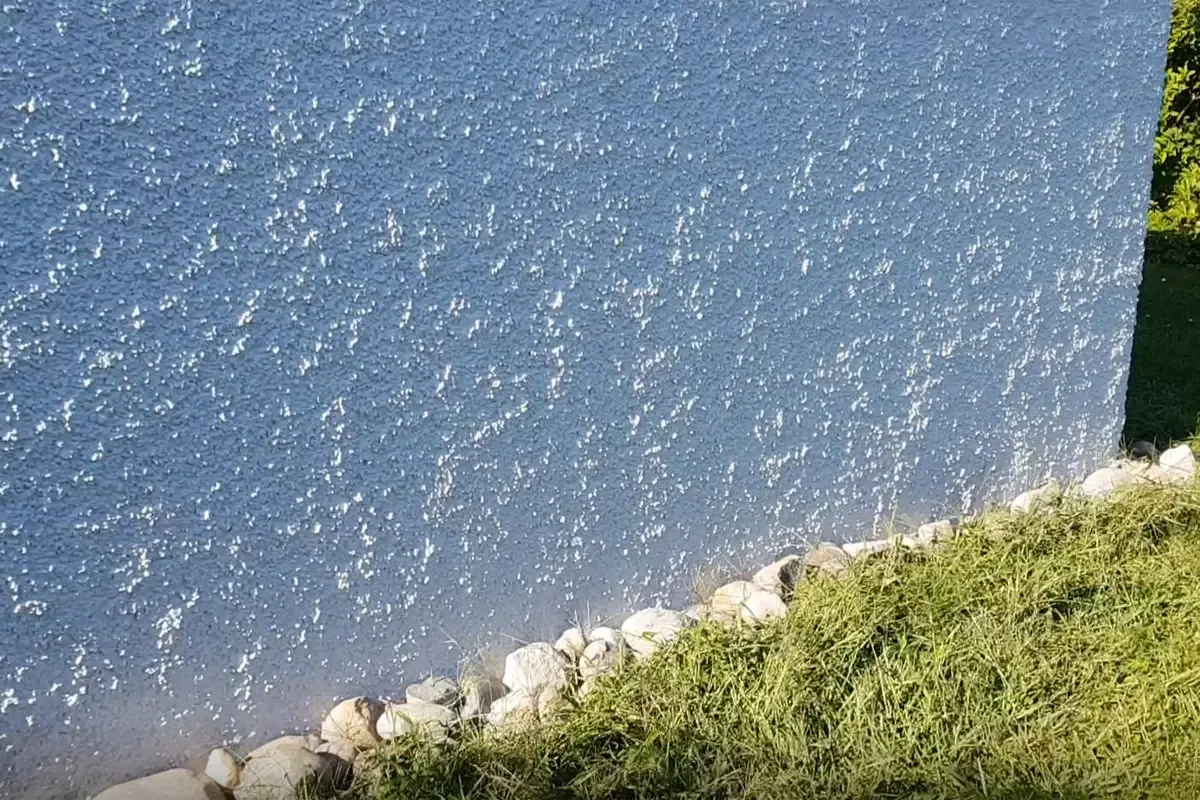

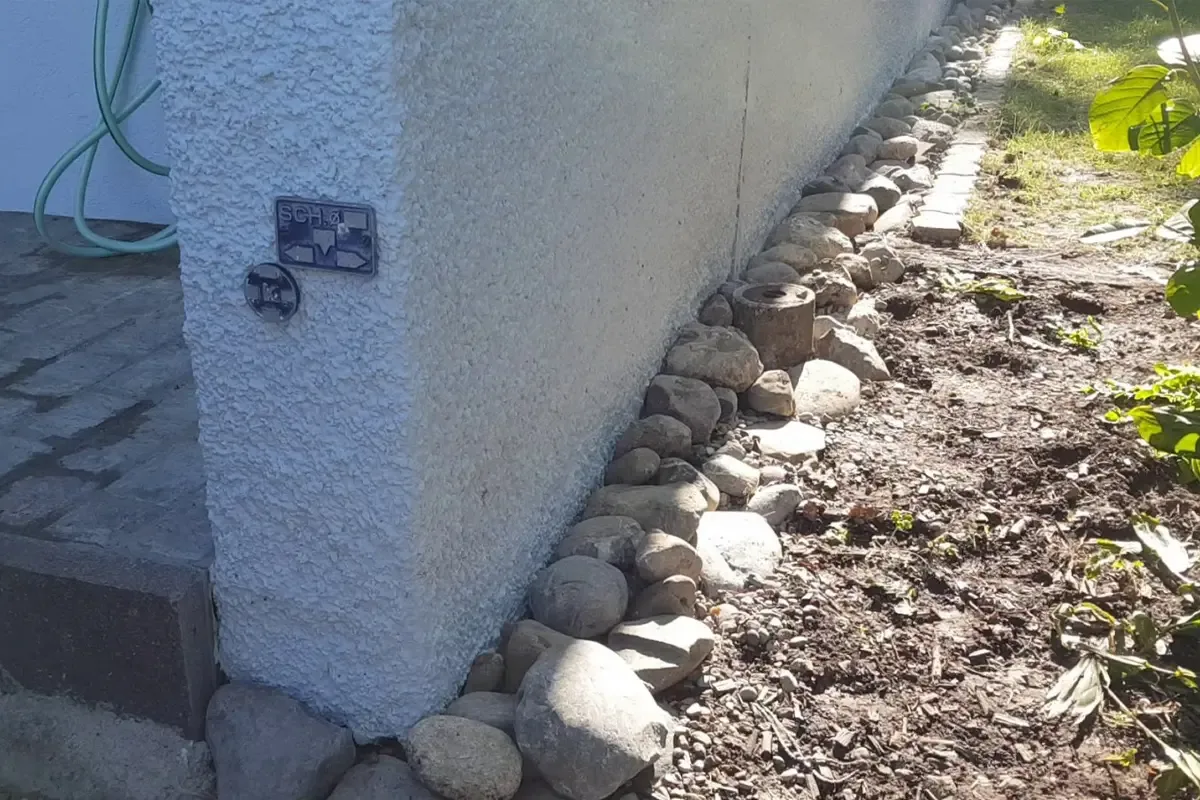

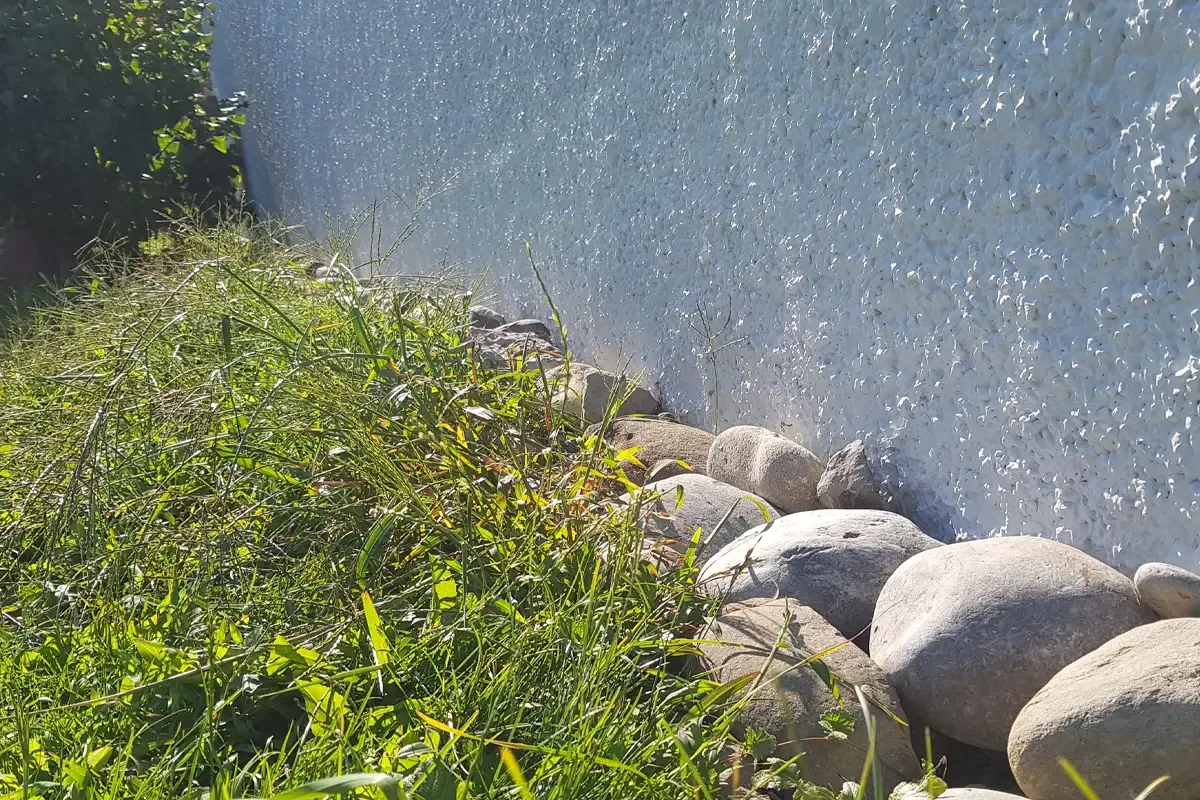

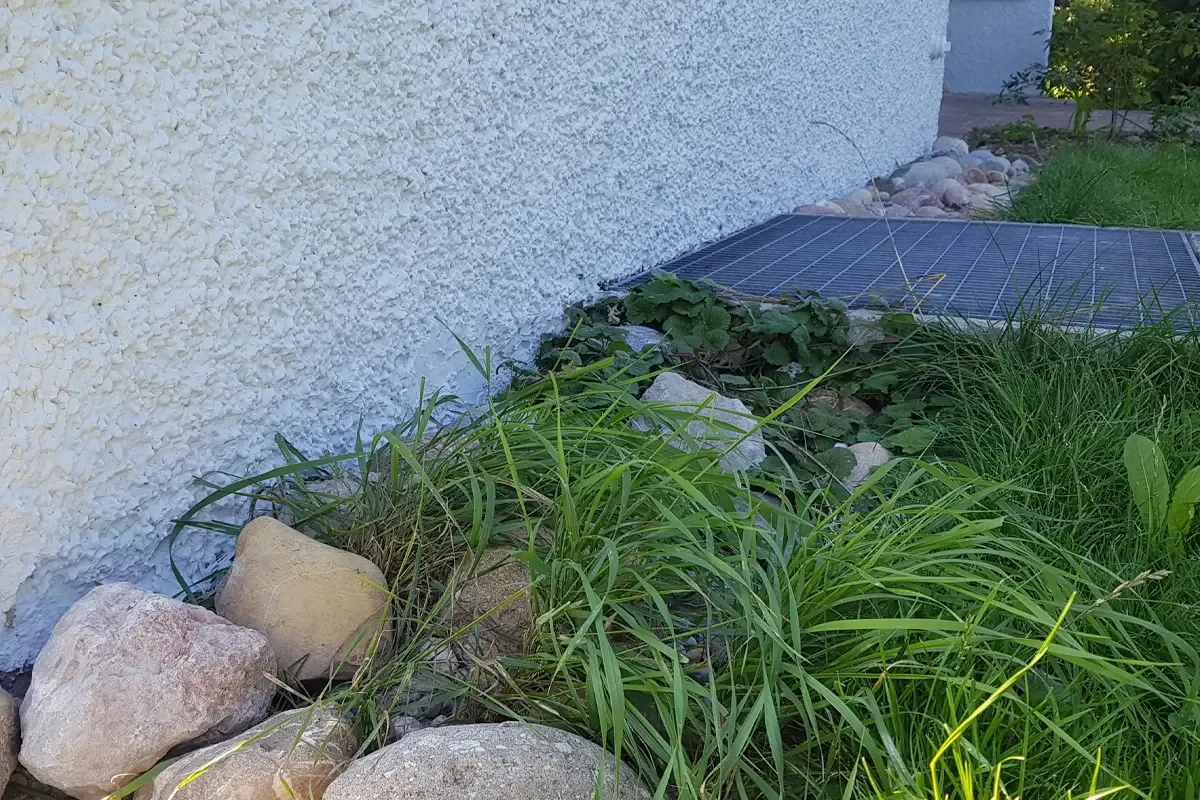

Nach drei Monaten lag eine belastbare Datengrundlage vor. Die Auswertung zeigte eine Reduktion der Feuchtigkeit um etwa 70 % gegenüber den Ausgangswerten. Die zuvor belasteten Wandflächen waren vollständig getrocknet, die Wandoberflächentemperatur hatte sich messbar erhöht beides bauphysikalische Indikatoren für eine erfolgreich etablierte Sperre und ein wiederhergestelltes Innenraumklima im Sinne der SIA 180.

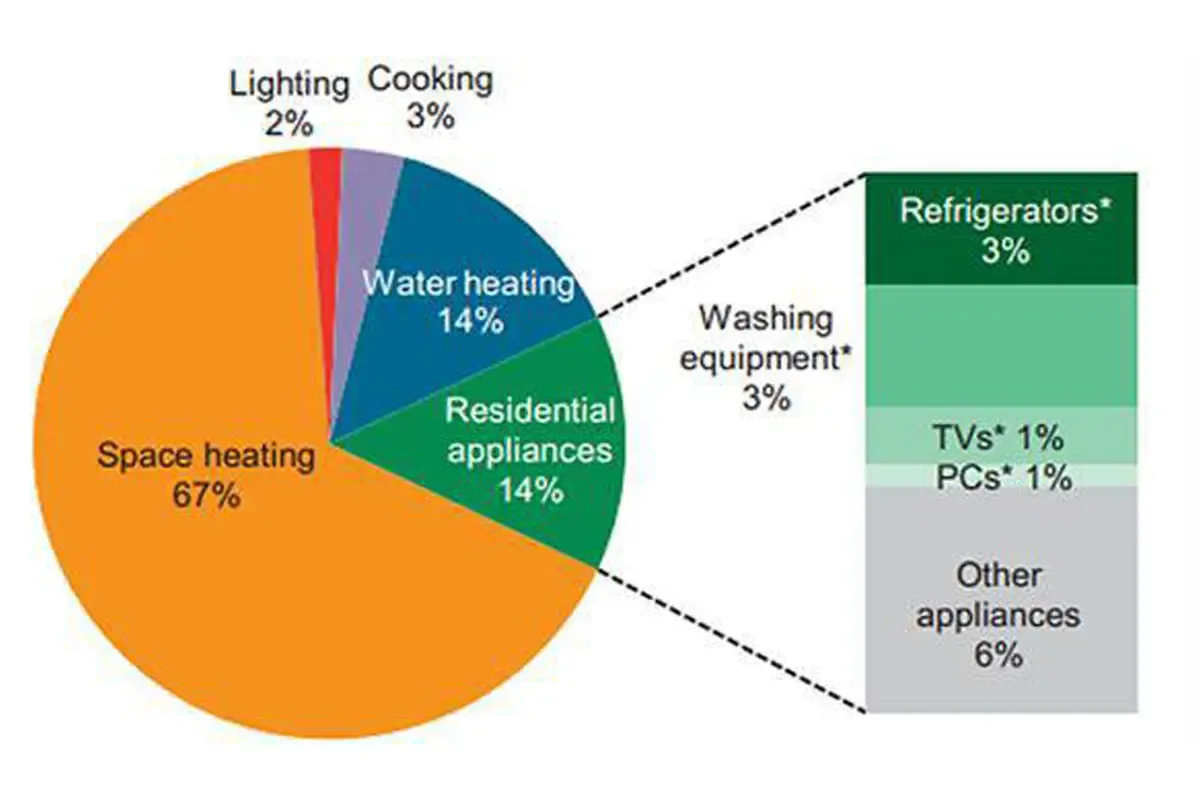

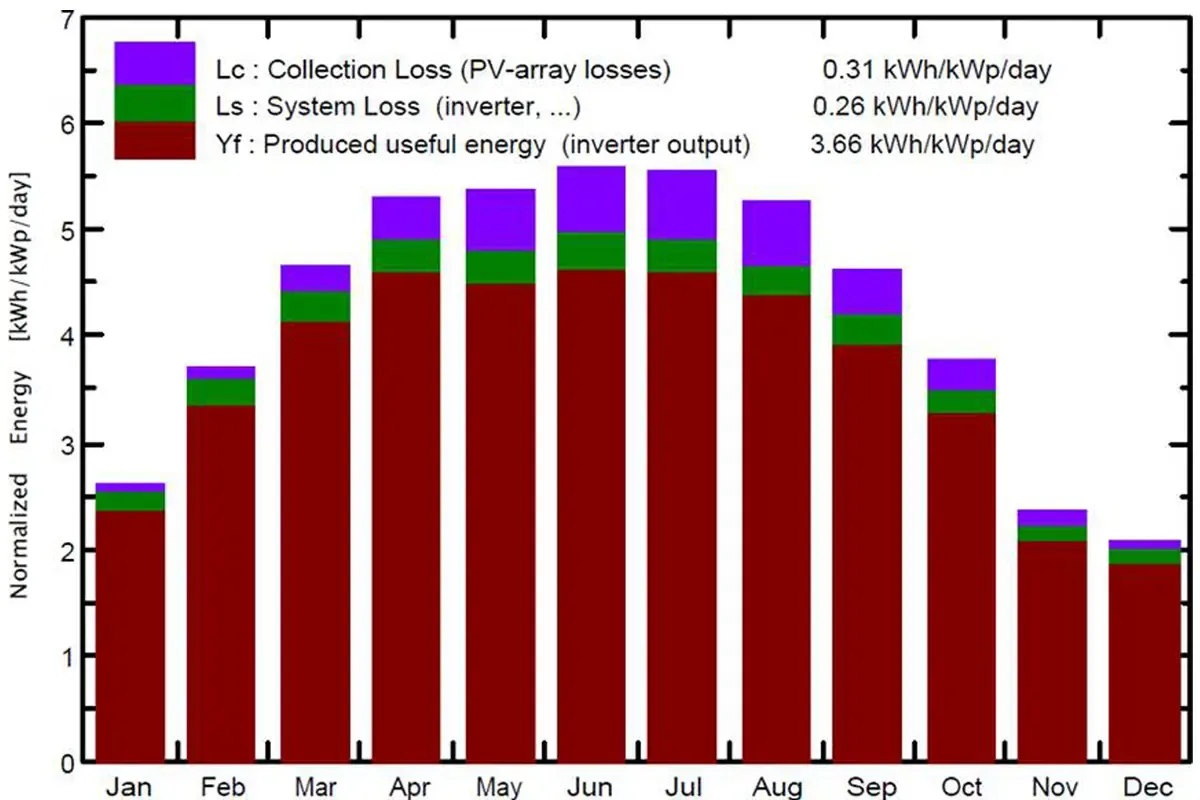

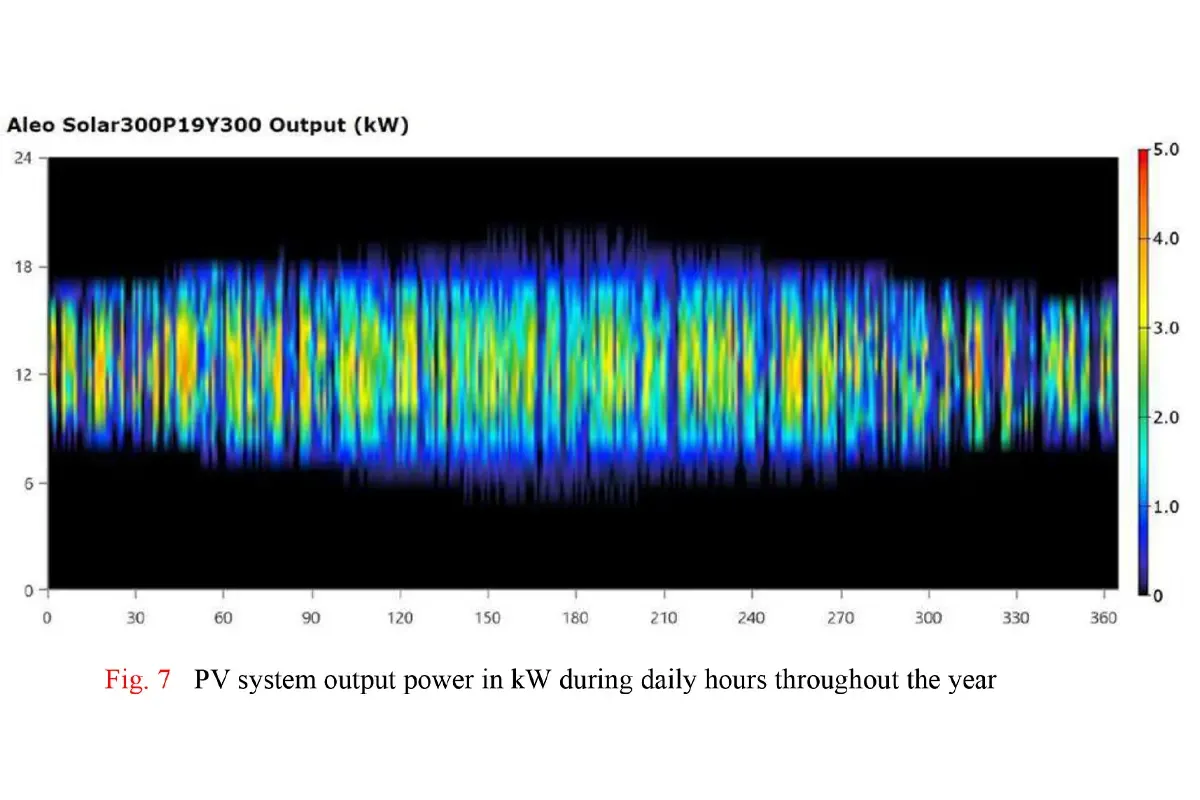

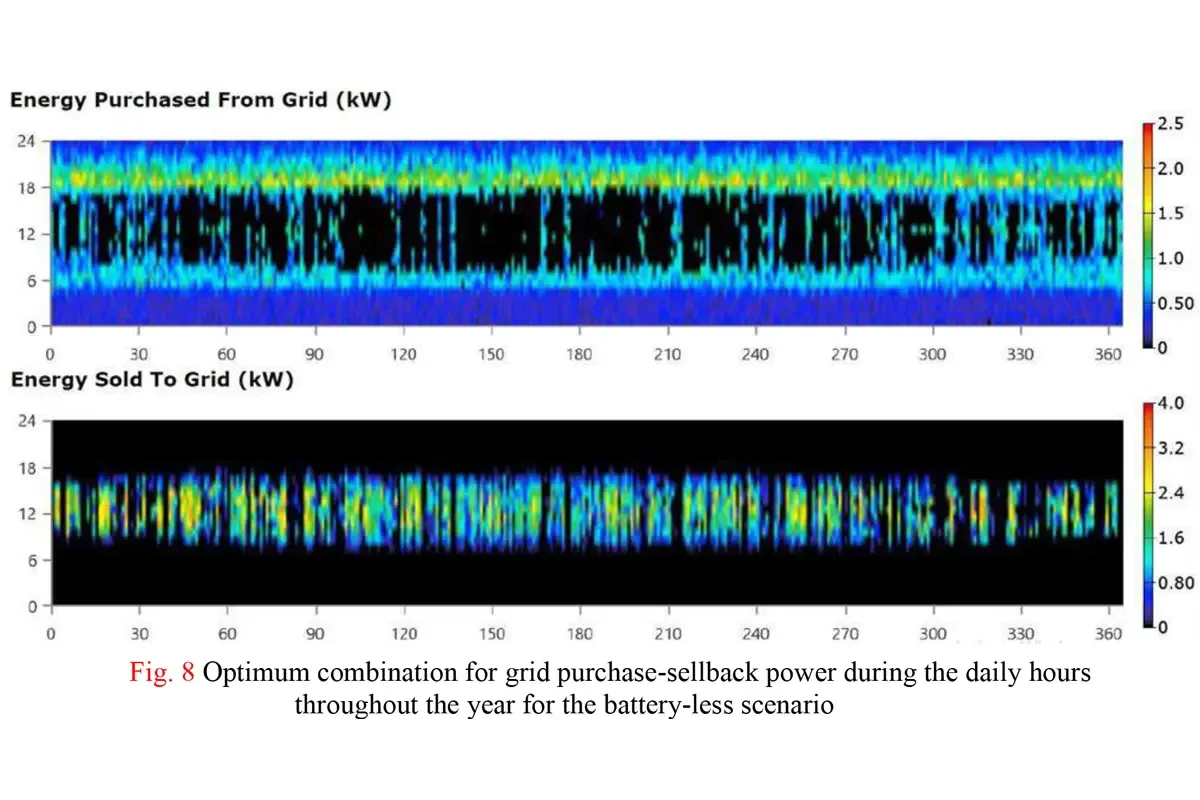

Die wissenschaftliche Auswertung wurde in Form eines umfassenden, englischsprachigen Forschungsberichts dokumentiert und in das oben erwähnte, bei einem Springer-Journal eingereichte Manuskript überführt. Der Bericht ist als PDF öffentlich zugänglich und steht als nachvollziehbarer Wirksamkeitsnachweis zur Verfügung. Für die Bauherrschaft bedeutet dies mehr als nur ein saniertes Mauerwerk: Es ist eine messbare, dokumentierte und reproduzierbare Lösung, deren Wirksamkeit nicht behauptet, sondern belegt wird.

Das Projekt steht beispielhaft für einen Anspruch, der die Arbeit der Swiss Renovation GmbH leitet handwerkliche Präzision zu verbinden mit der Bereitschaft, sich der Prüfung durch unabhängige wissenschaftliche Begleitung zu stellen. Für nachhaltige, messbare und verlässliche Ergebnisse.
